編織城市肌理.URBAN FABRIC

生態新城的街道空間

花山新城地處武漢市東郊“一江三湖”(長江、北湖、嚴西湖、嚴東湖)交匯處。根據武漢市最新規劃修編，花山新城將圍繞國際一流生態城、生態文化區為目標建設，并提出了29項生態城市建設指標，明確指出綠色建筑節能措施要細化等具有“武漢特色”的指標。

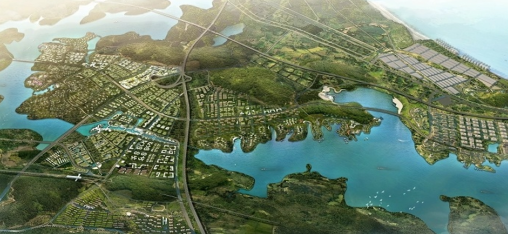

⊙花山生態新城地理格局（圖片來源于網絡）

本案則位于武漢東湖高新花山片區，同時在大東湖生態綠楔規劃帶上，毗鄰多個湖泊森林公園，如花山河公園、汽車主題公園、生態農業科普園等，自然景觀資源豐富。因此為回應花山新城的整體規劃，本案設計師希望以綠色裝配式木結構作為主體結構，為這座"綠色樣板城”添磚加瓦。

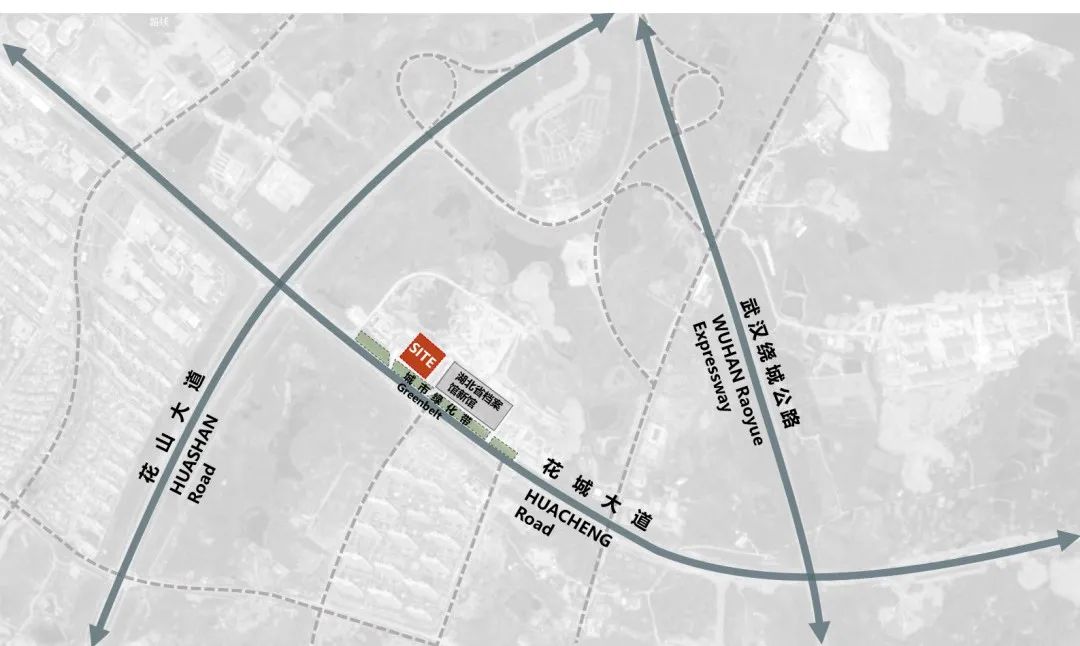

⊙項目區位

項目周邊公園綠地豐富，環境怡人，緊鄰總面積約為6萬平米的湖北省檔案館新館。在對城市肌理的現實效用研究中，我們發現可識別性是一座城市空間環境品質的重要衡量標準。面對如此巨大體量的檔案館，場地條件的無序性和復雜性，我們?nèi)绾问菇ㄖc之相協調形成空間組團，又能易于識別，是我們首要解決的問題。

設計師將場地抬高了2.5m，以減弱觀感上的體量差。同時將建筑以20°的夾角置于場地的最內側，保留大量前場景觀區域又不失建筑自己本身的昭示性，以突出城市會客廳的功能，使往來的人流直接看到建筑并進入到建筑中展開一系列的活動，激活場域。

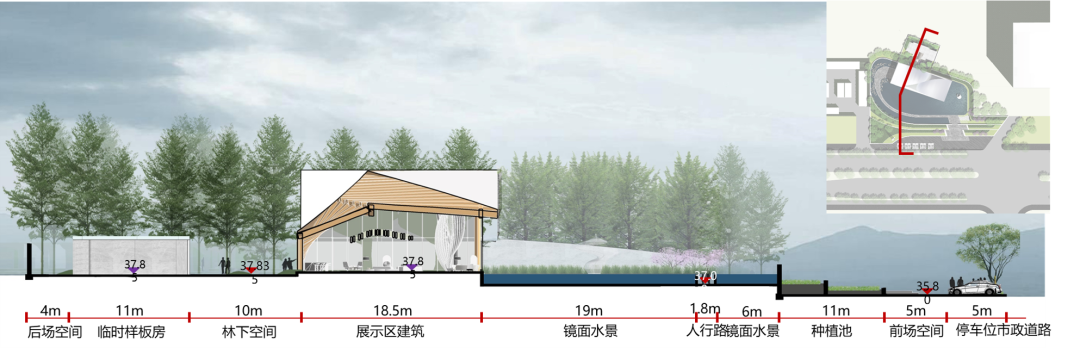

⊙豎向分析

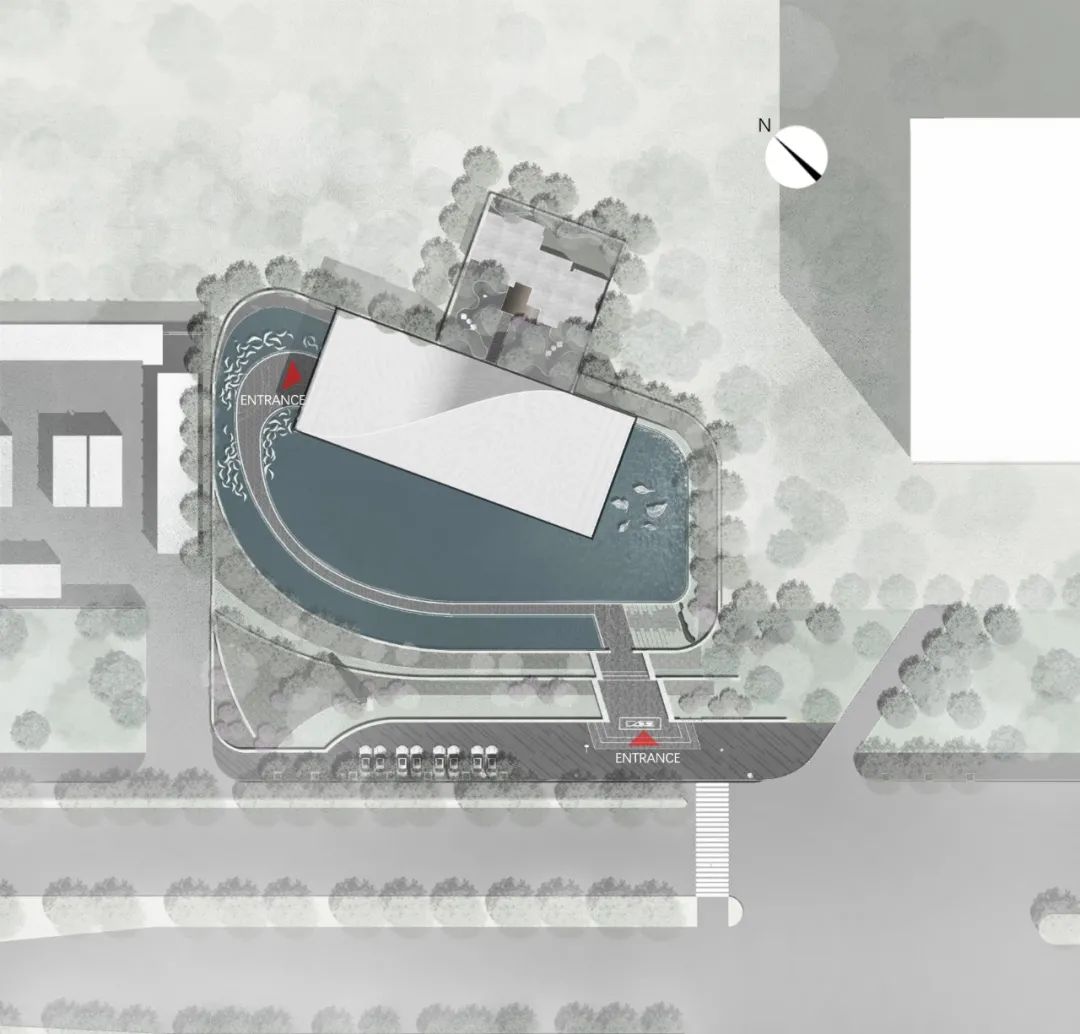

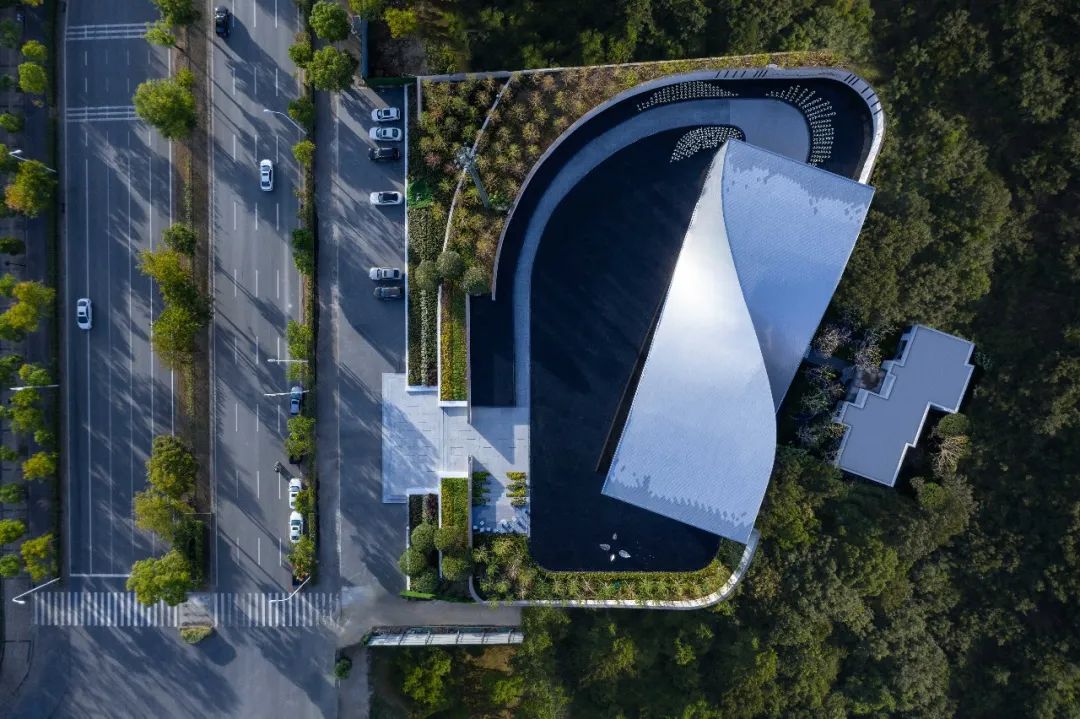

⊙總平面圖

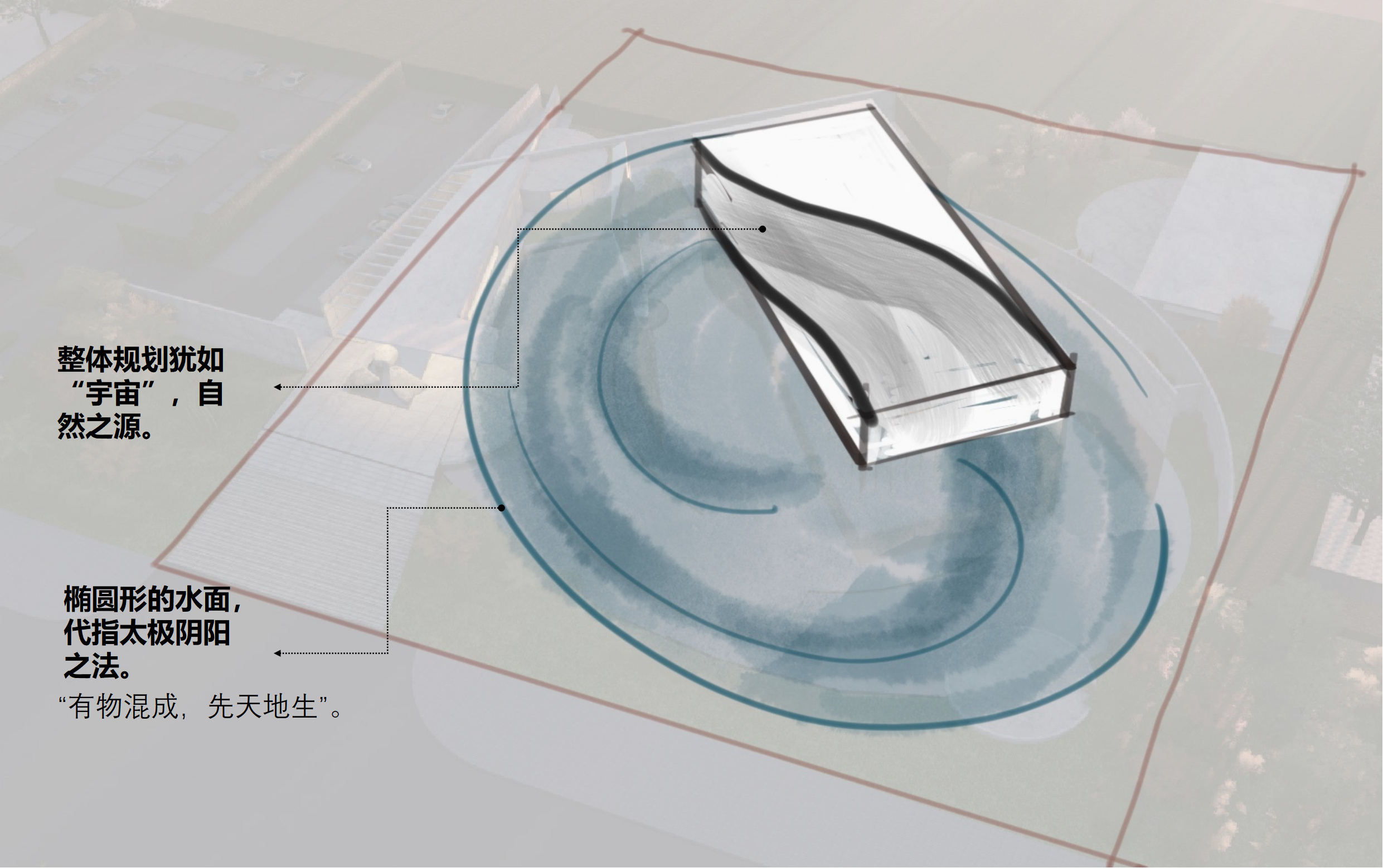

“思慮靜后至德不去，孔竅虛乃有氣入”，要先知道“虛”，之后才能夠了解什么是“實”，要先明確“靜”，之后可以清楚“動”。本案設計理念來源于中國道家的“太極”，整體以最極致的方形扭轉后，自然的曲線柔化了建筑原本界限分明的陰陽面，形成屋頂和墻面的自然延續。與直線性的建筑相比，曲線傳遞出來的更多的是對自然意象的轉化和寄托。

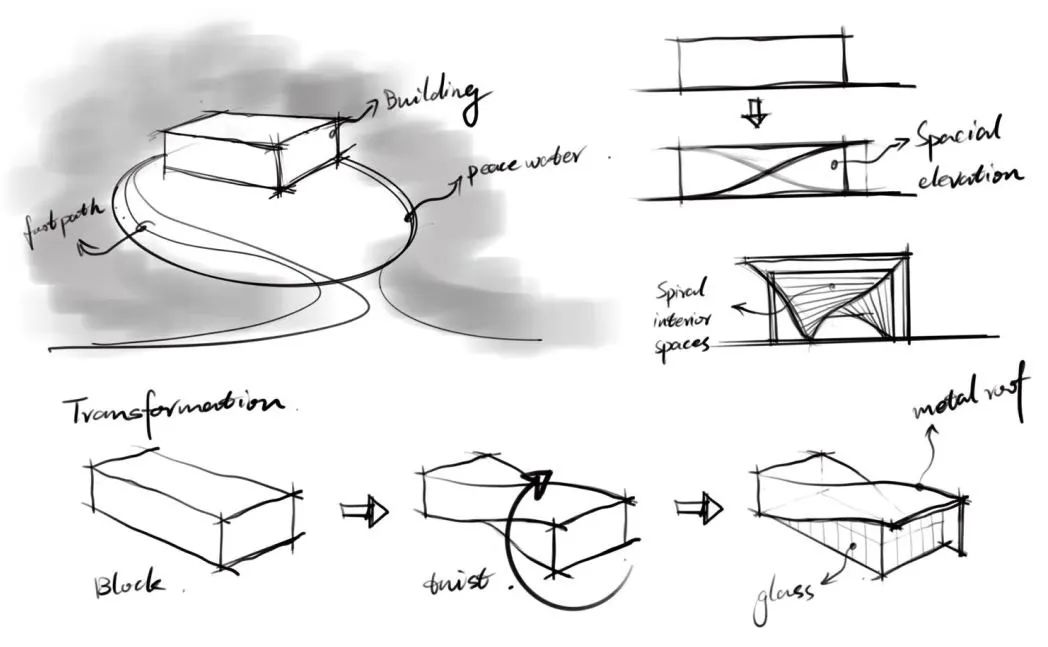

⊙手繪形體生成

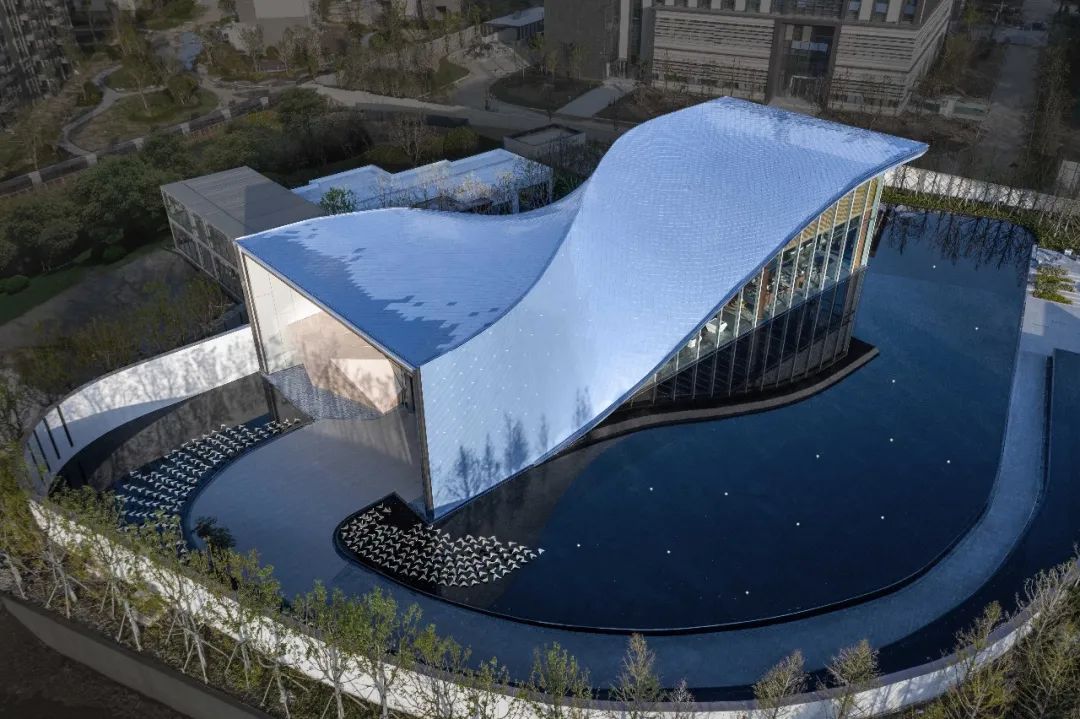

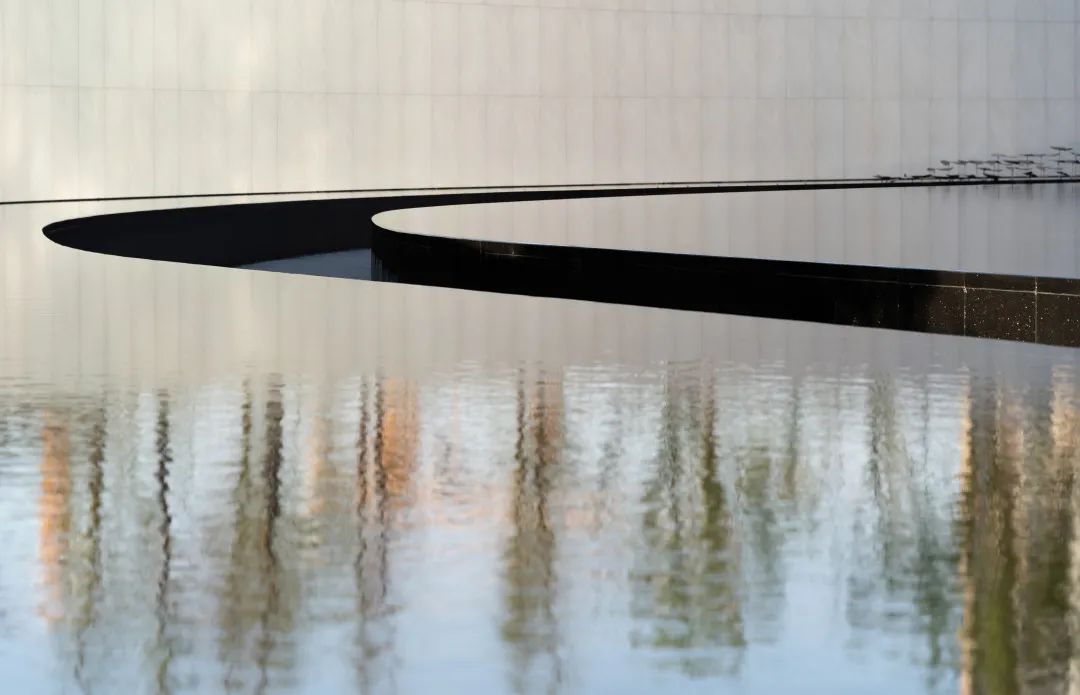

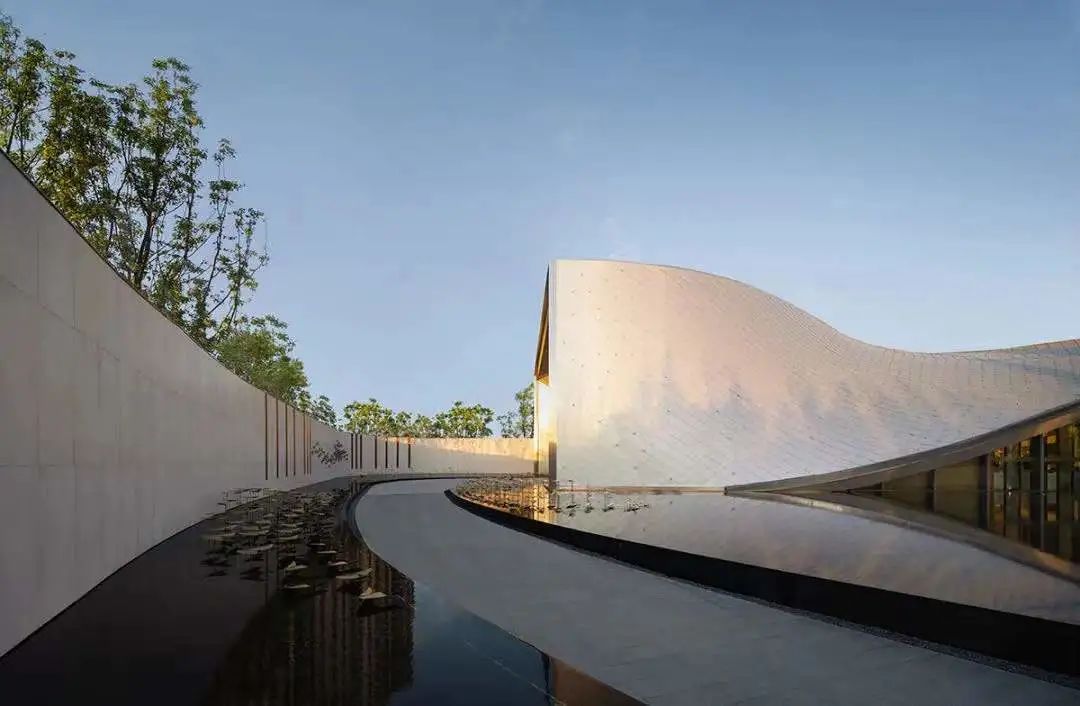

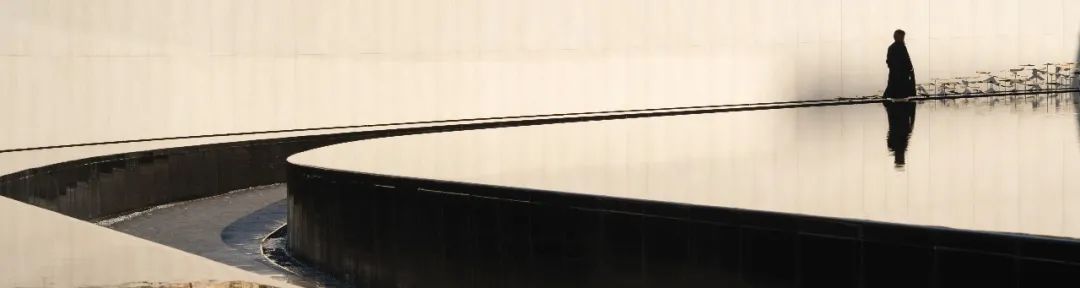

設計師運用曲水流觴的靜水面設計，大面積半人高的可穿越的水景，抬升后的水面和建筑融為一體，曲線的坡道亦是形體的自然延續。寬敞的水景屏蔽了周邊雜亂的環境影響，旨在讓人們逐漸離開城市的嘈雜和喧囂，給人以渡水穿云的奇特體驗。

建筑“虛靜”美，通過建筑寧靜的空間、靜態的水流、自然的樹木等等對建筑的渲染而成，表現建筑的清、淡、靜、雅，超凡脫俗；以“淡”、“靜”表象顯示含蓄、意味深長的“意蘊”。

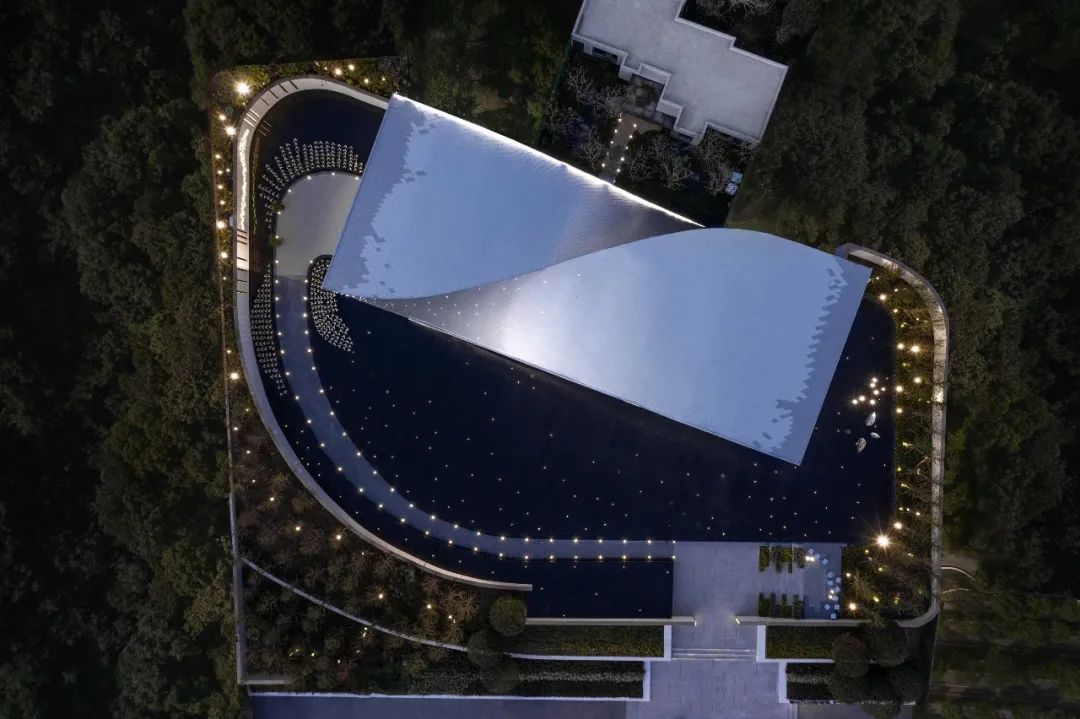

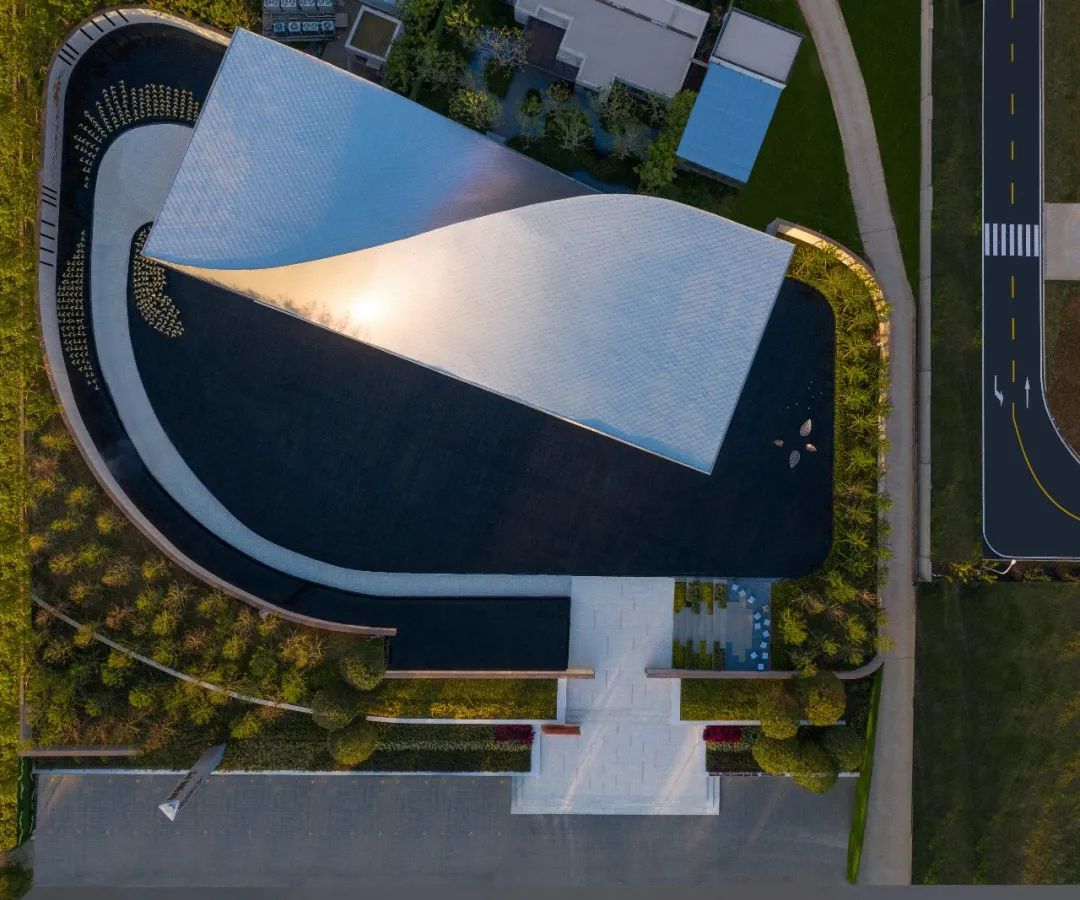

綿延的屋頂與臨街的湖北省檔案館新館遙相呼應，如同山巒般高低起伏，綿延不斷，具有統一秩序與規律。

建筑的表現形式有很多種，有的如檔案新館一般有巨大的體量、厚重的懸挑，深深扎入城市的肌理之中；而另一類建筑，輕挑的結構、通透的表皮、仿佛消失在自然界中。

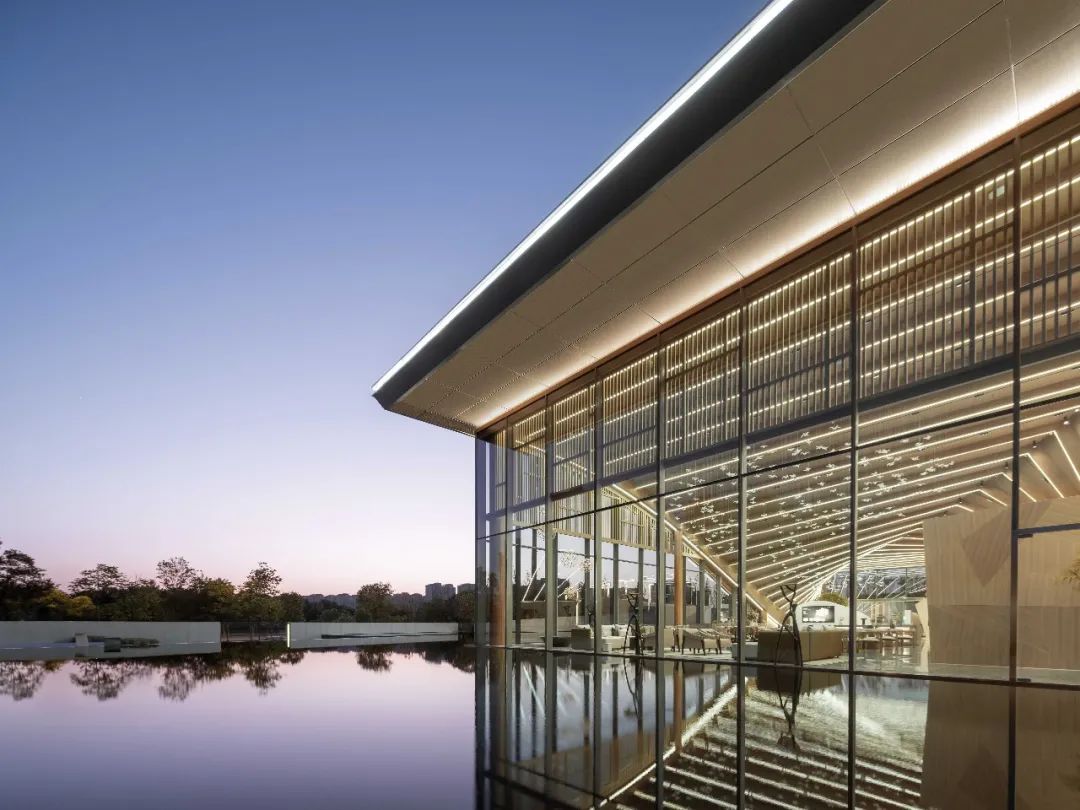

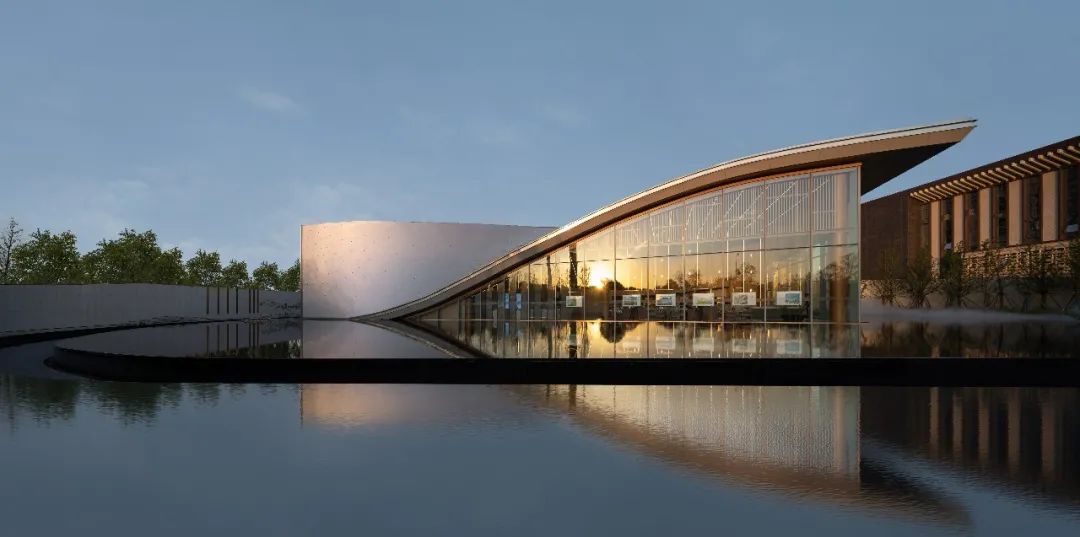

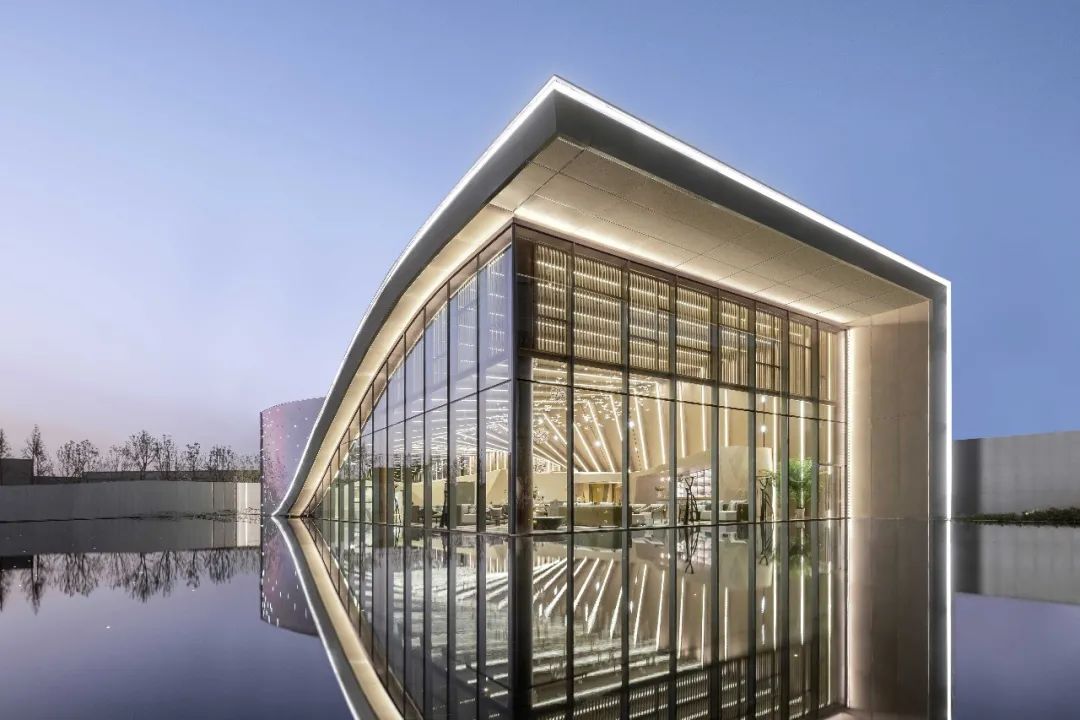

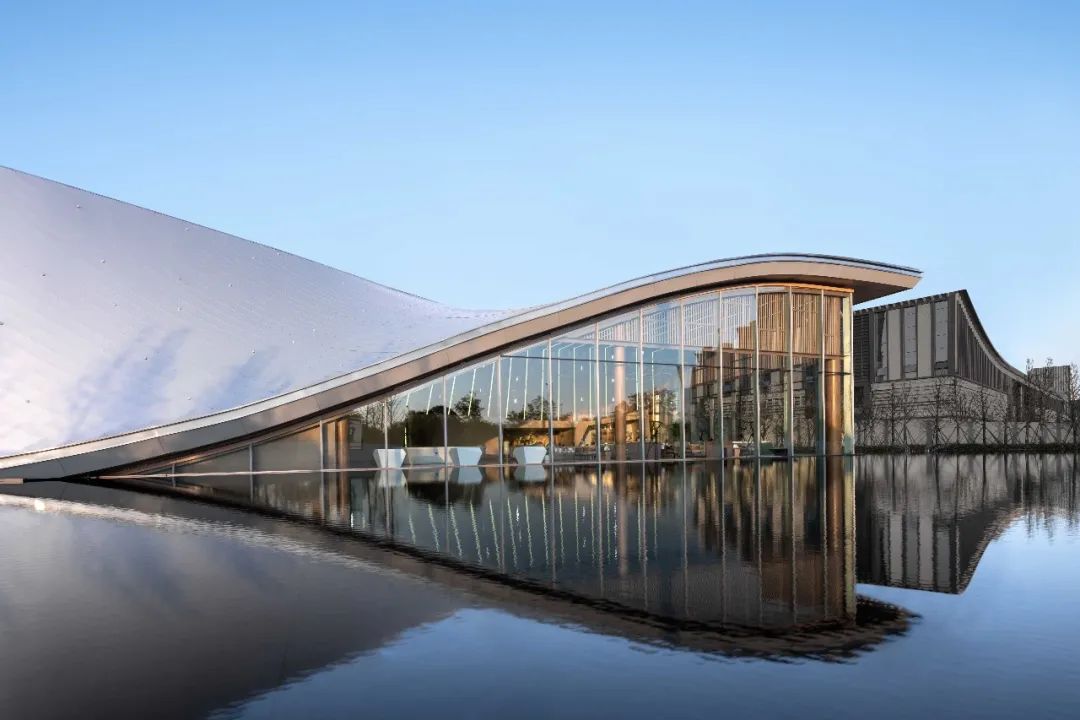

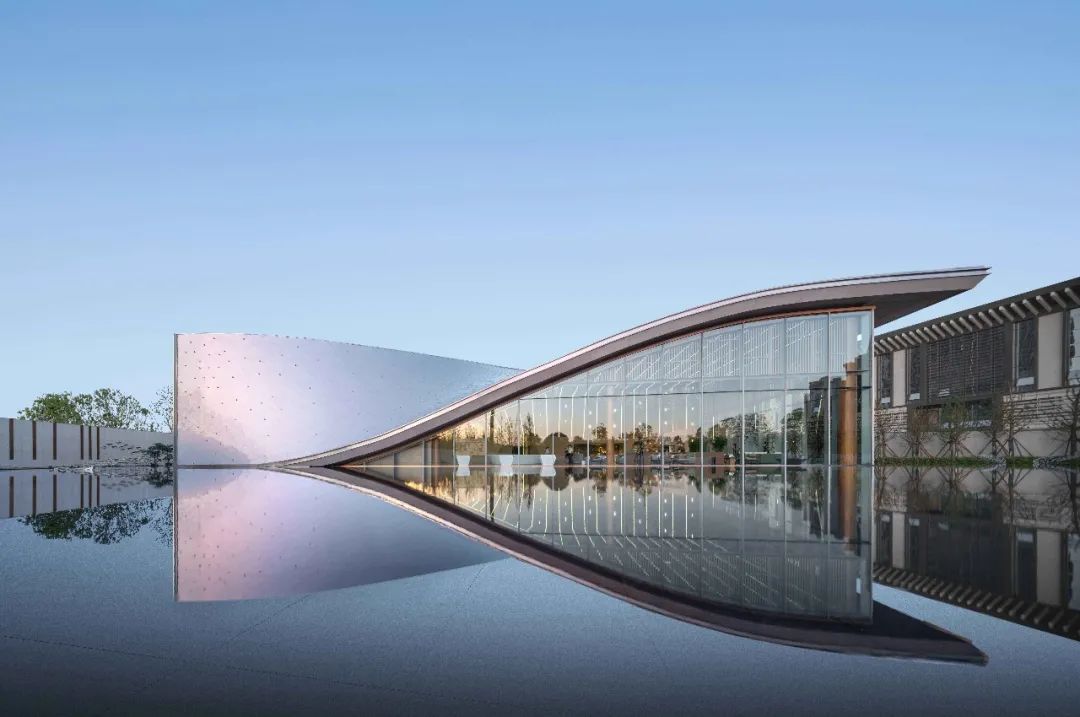

建筑兩面臨水，因此通透的玻璃幕墻延展了空間，模糊內外邊界。這是一種相互貫穿和相互滲透的關系,賦予空間視覺一種透明的現象。長邊的玻璃面與金屬屋面通過體塊扭轉形成的優美弧線自然分割，同時也分割了立面的虛與實。

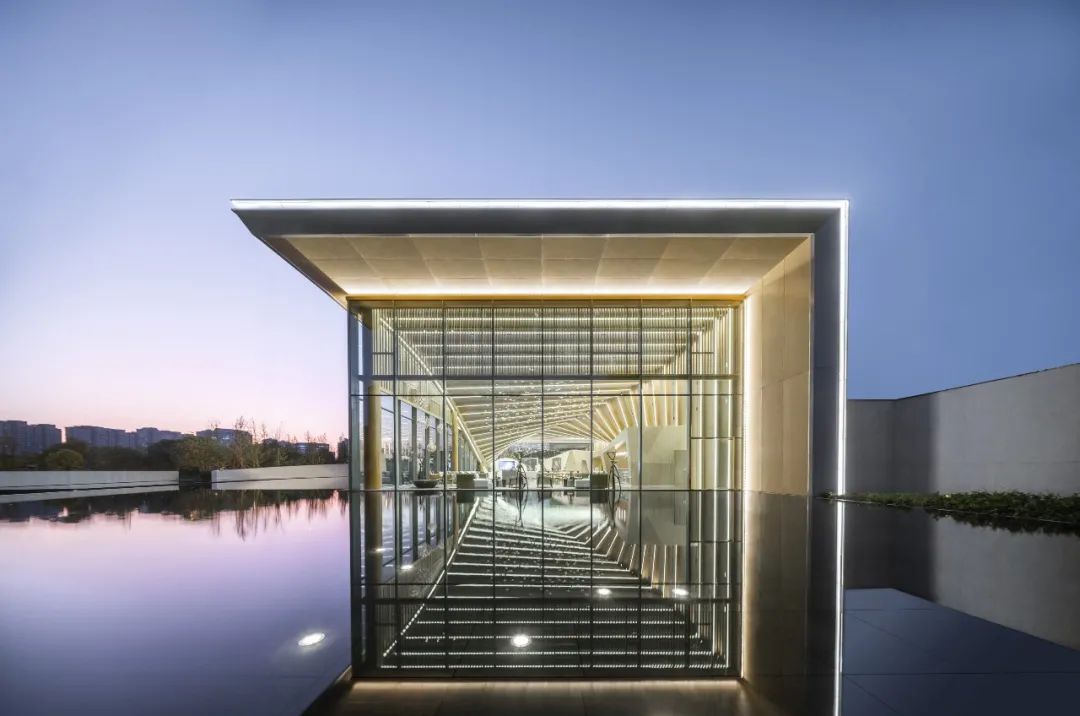

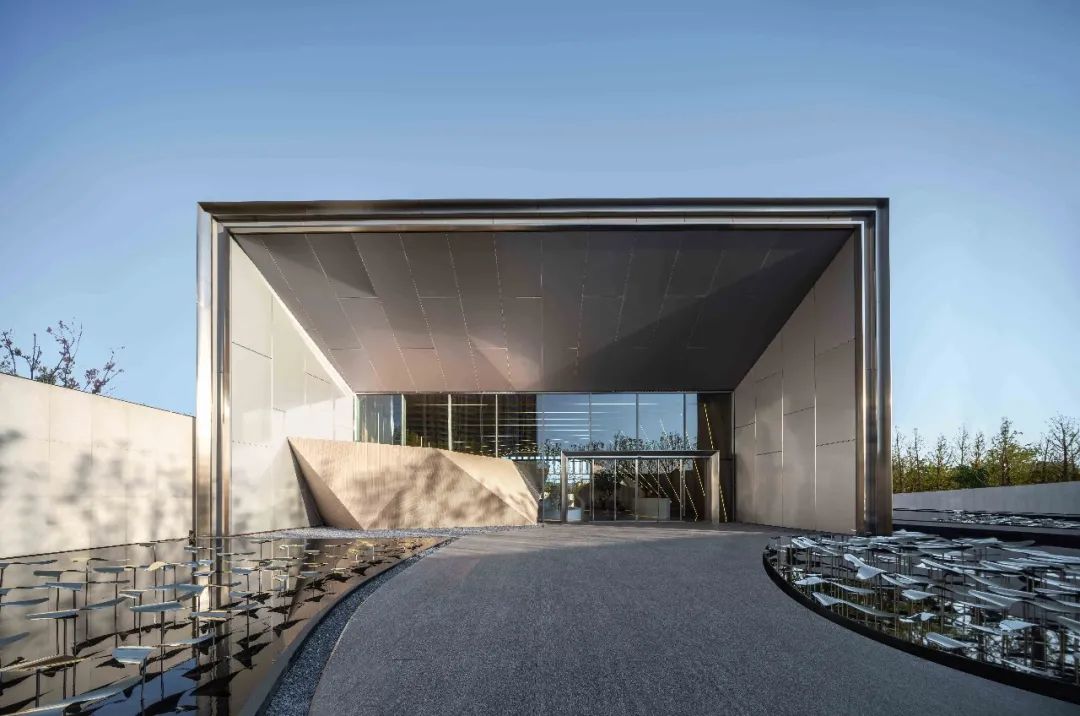

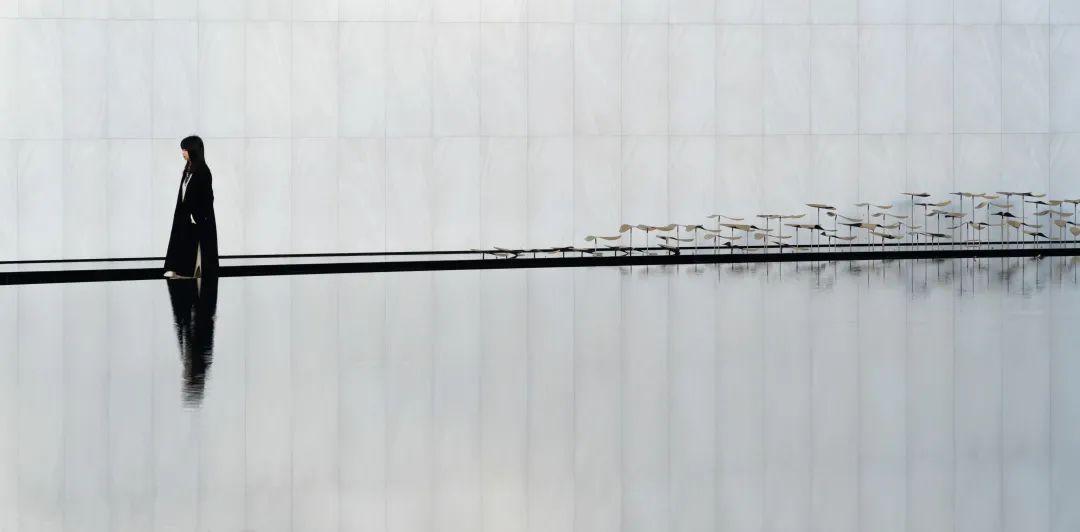

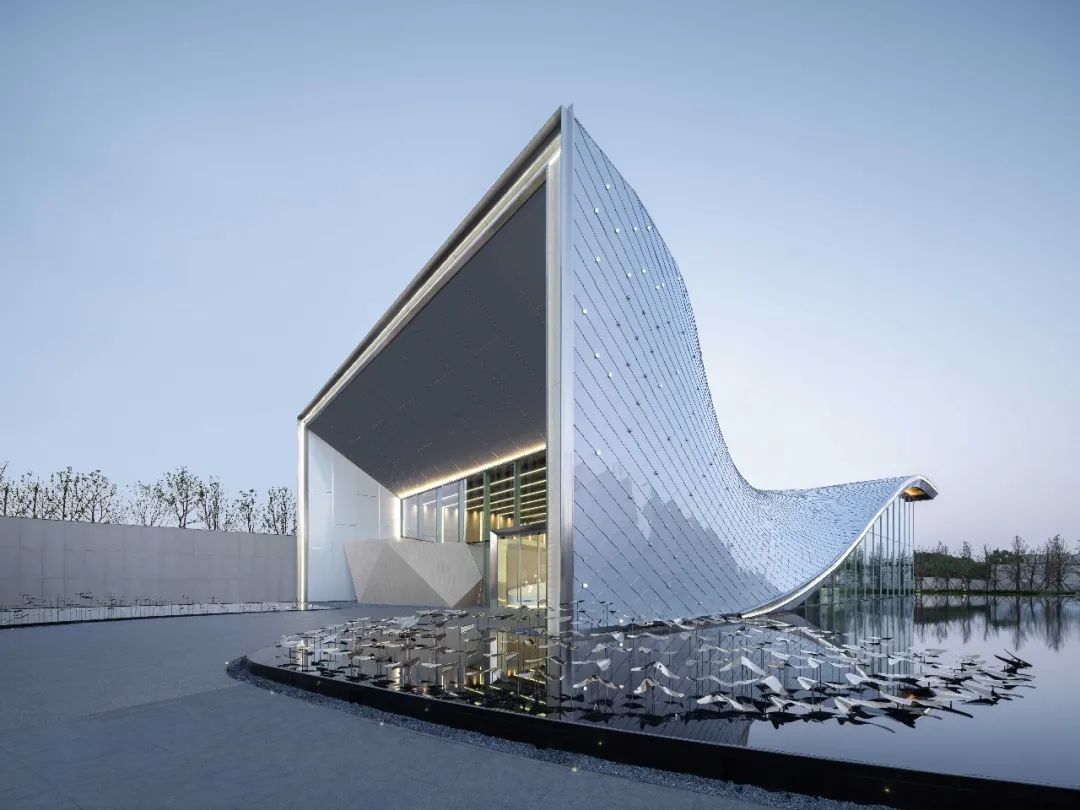

人流隨著隱于水面的道路引導通過穿越式的水景體驗，隨著步移景異內心漸漸趨于平靜，到達了一處可稍作休憩之所。建筑形體的扭轉在入口處重歸方正，聚集的金屬藝術裝置模擬沙洲上的波光粼粼。通過建筑形式的變化帶給人不同的空間體驗與感受，從而在心理上引導人流。

建筑的核心形式是結構機制和受力關系的必然結果；而藝術形式則是呈現結構機制和受力關系的性格塑造。建筑的生命表現力來源于連接方式，或者說連接方式?jīng)Q定了建筑及空間的生成。

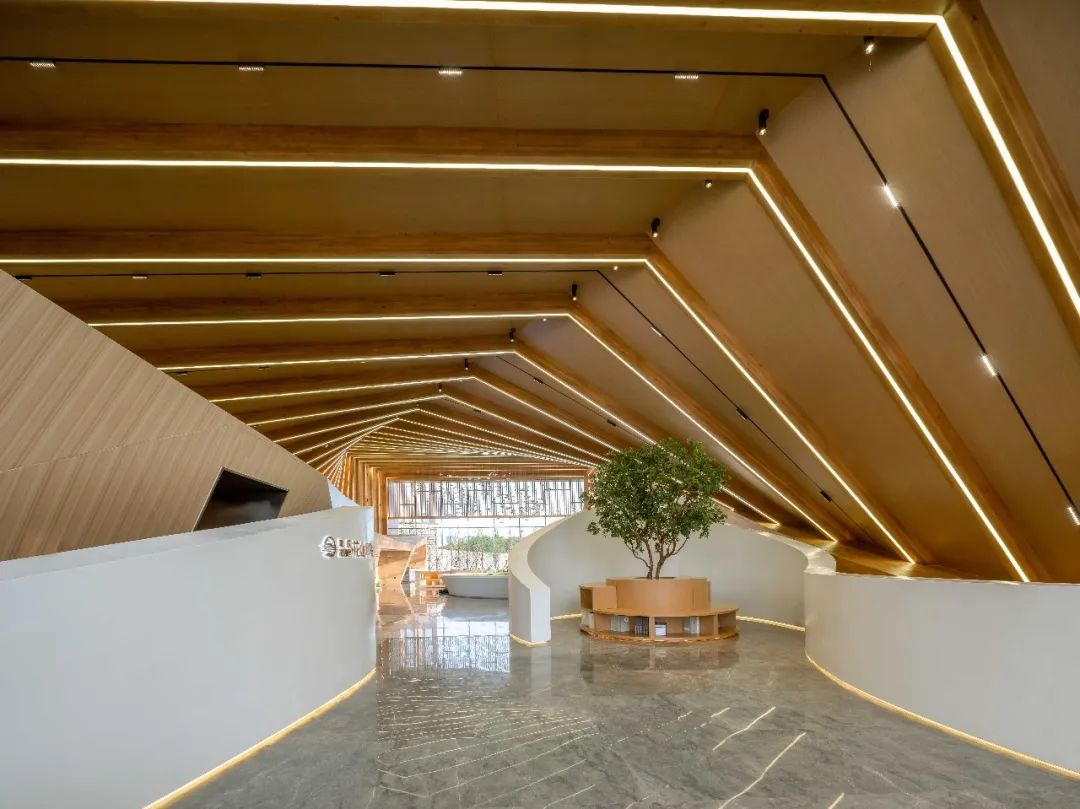

本案以膠合木作為主體結構，簡率的結構，多樣的統一，真實而有持續，是設計師對結構的定義。結構與形體一同扭轉，以毫無雕飾的自然之材去表現結構的變化無窮。人入其中，又能感受內部層層遞進的序列感。

⊙結構分析圖

落地窗與屋面的界限由扭轉的曲線分開，優美的形態在建筑體量上增加了活潑的動感，擬合曲線的螺旋木構骨架是對自然意向的轉換——仿若人類本源基因序列的扭轉之舞，讓人感受到生命的力量。

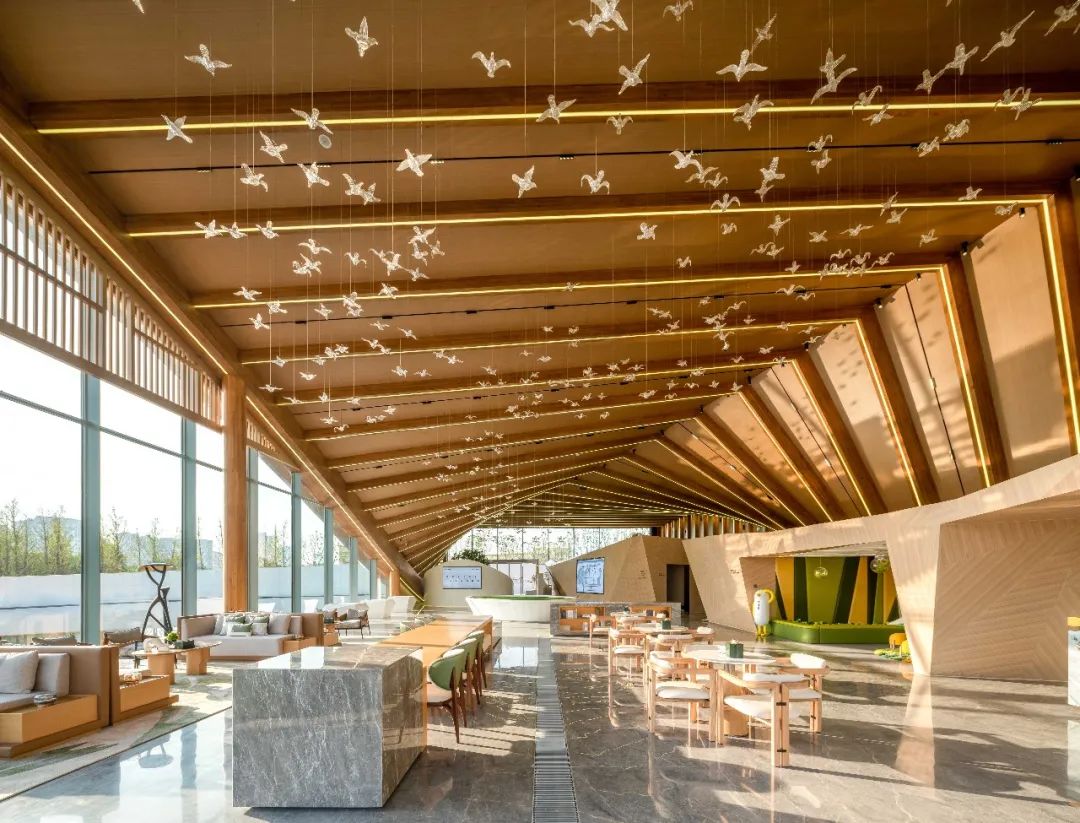

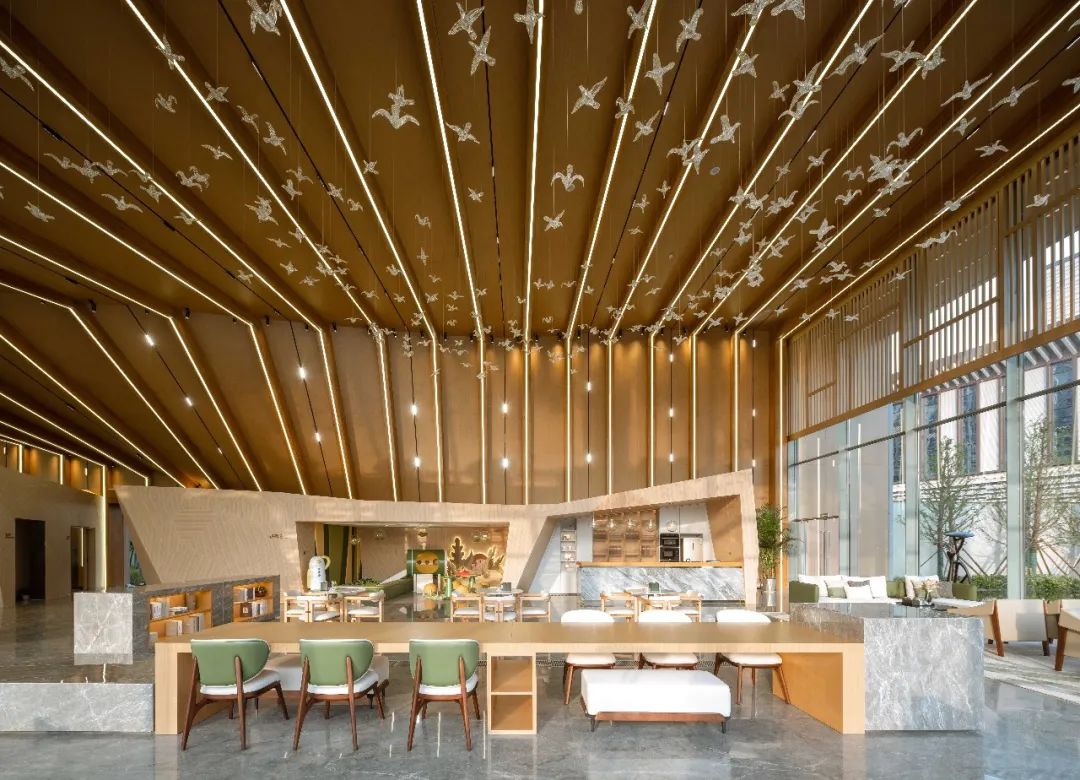

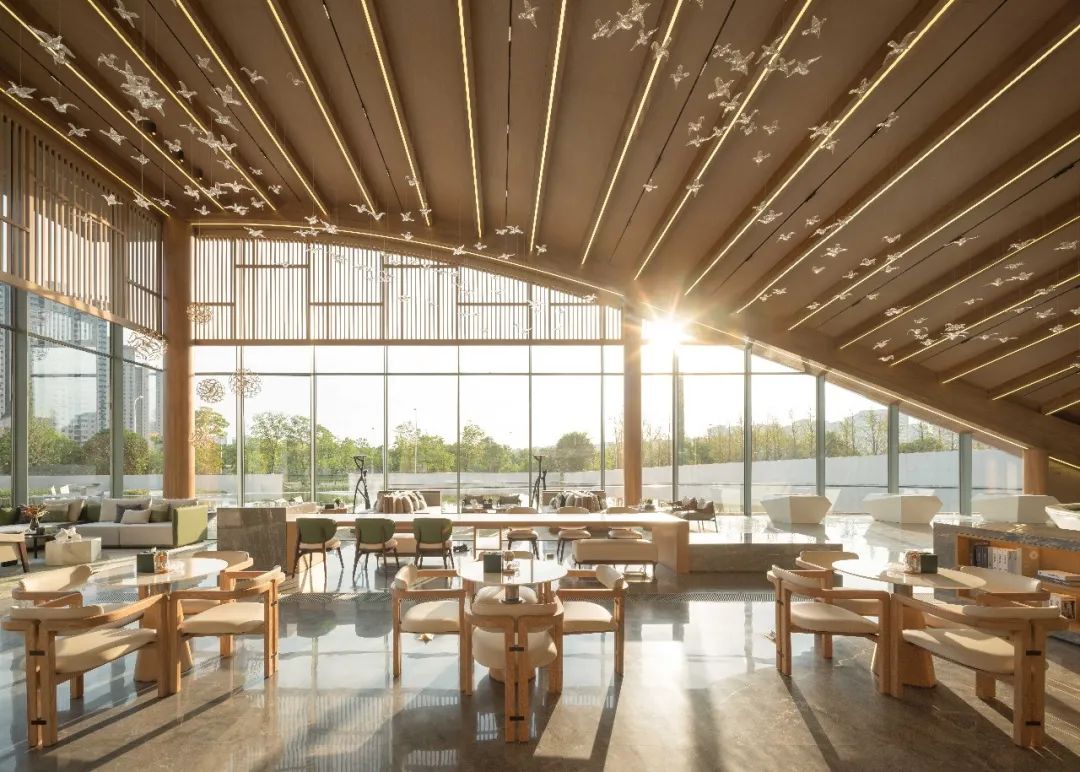

我們將功能性的房間布置在一側以隔斷遮擋，留下一個高大寬敞的大廳作為書吧和咖啡廳，避免了空間割裂感。大面積的落地窗將自然光引入室內，營造空間序列。設計師利用空間中光影強度的變化，使空間產生差異化，當人們在此閱讀交流時，便可以感受到光旋律變化所帶來的富有變化的空間序列層次。

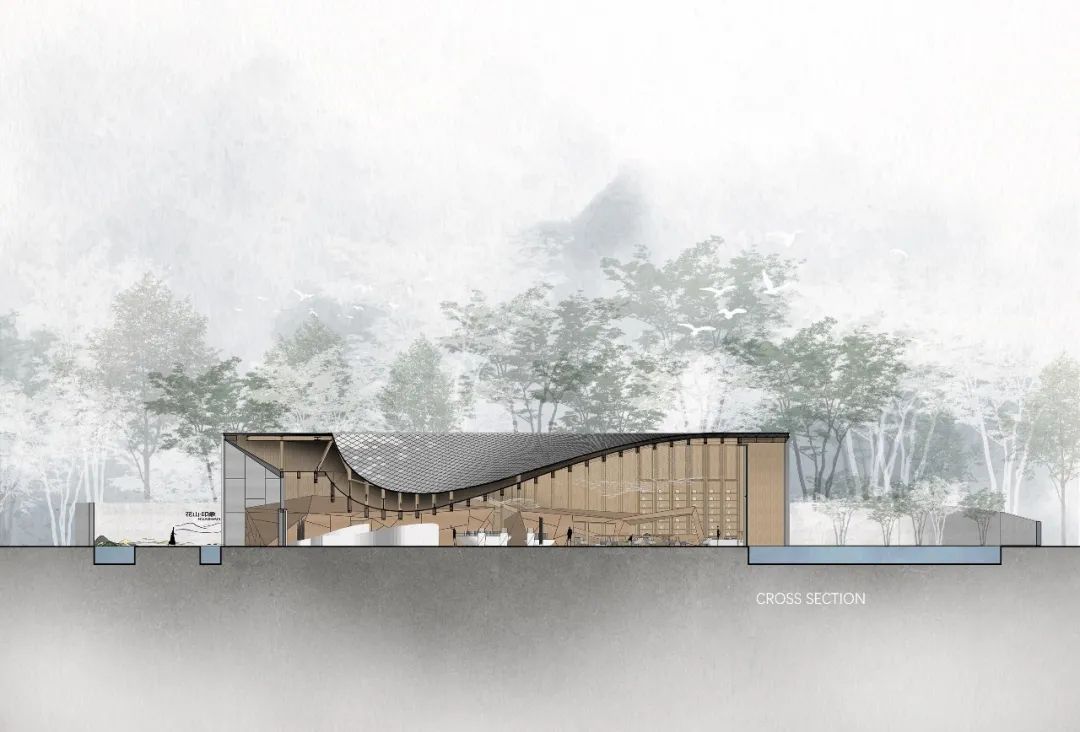

⊙剖面圖

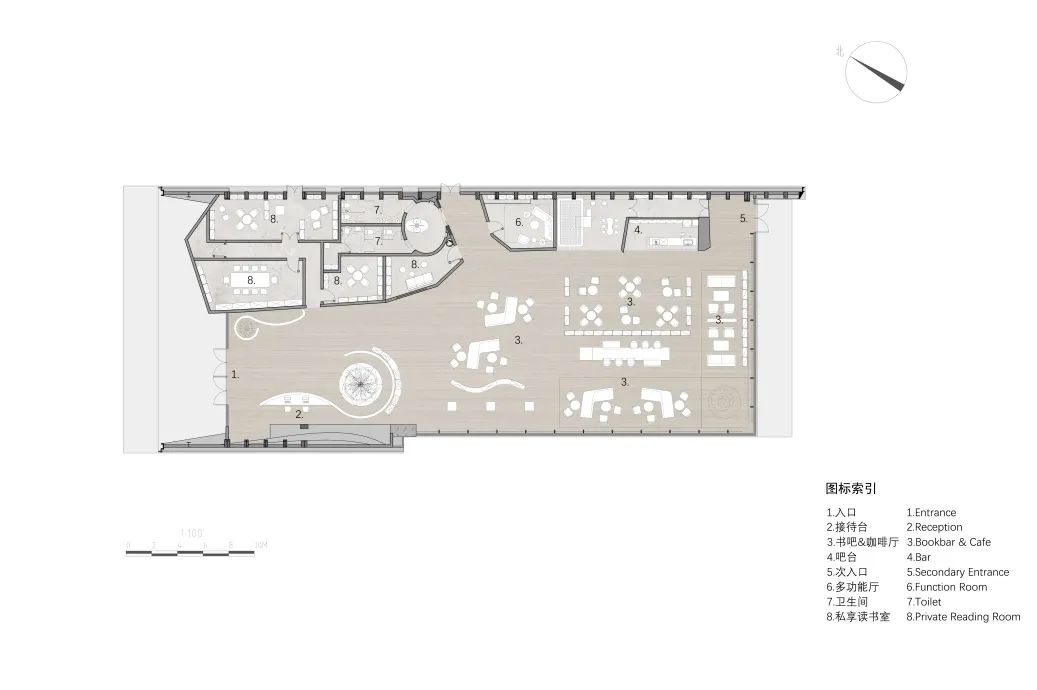

⊙平面圖

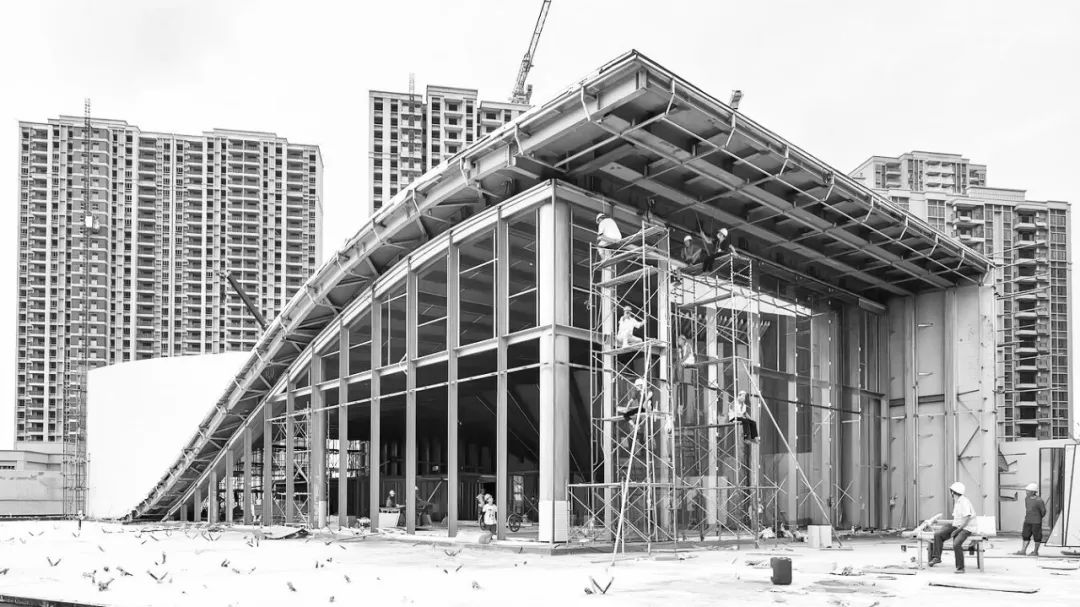

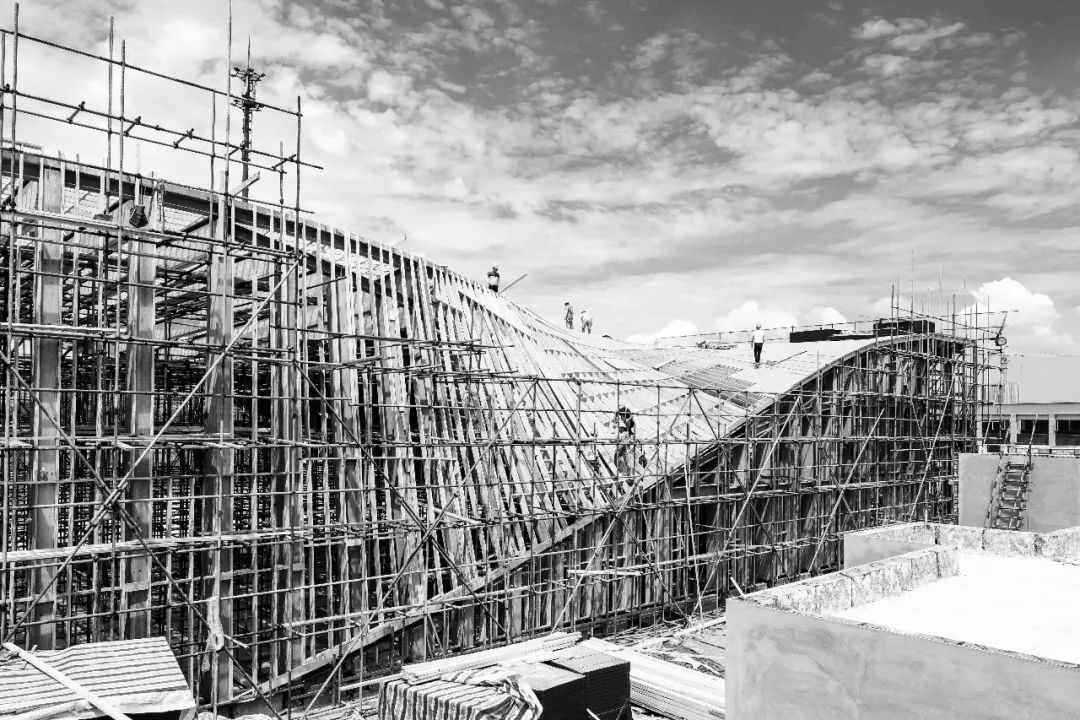

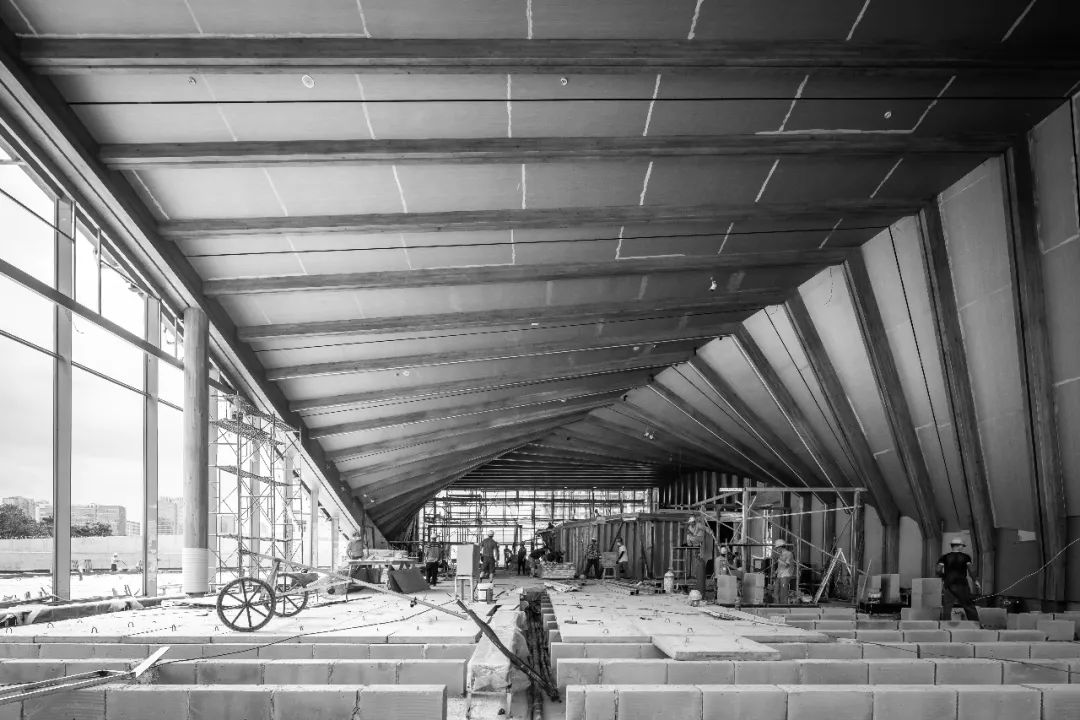

由于設計師是將長方體建筑進行了扭曲，抽空其中一個縱向面的門架柱，室內空間高度、門架梁的呈現效果、扭轉角度等有較為具體的要求，使得結構實現變得極有挑戰。且設計師希望呈現出一個完整的木結構，不外露任何鋼構，因此常規的梁柱結構體系已難以解決本案結構要求。結構師通過與各專業需要進行充分溝通及全盤考慮后，在結構實現上重點抓住“一柱一梁一脊一面”的特點，將漸變的扭曲骨架與室內外兩條“S”型脊線進行了完美結合。將建筑要求的“獨立”“大跨”“懸挑”“扭轉”“曲面”“通透”“全木結構”展現的淋漓盡致，也使得鋼、木結構進行一次親密無間的結合。

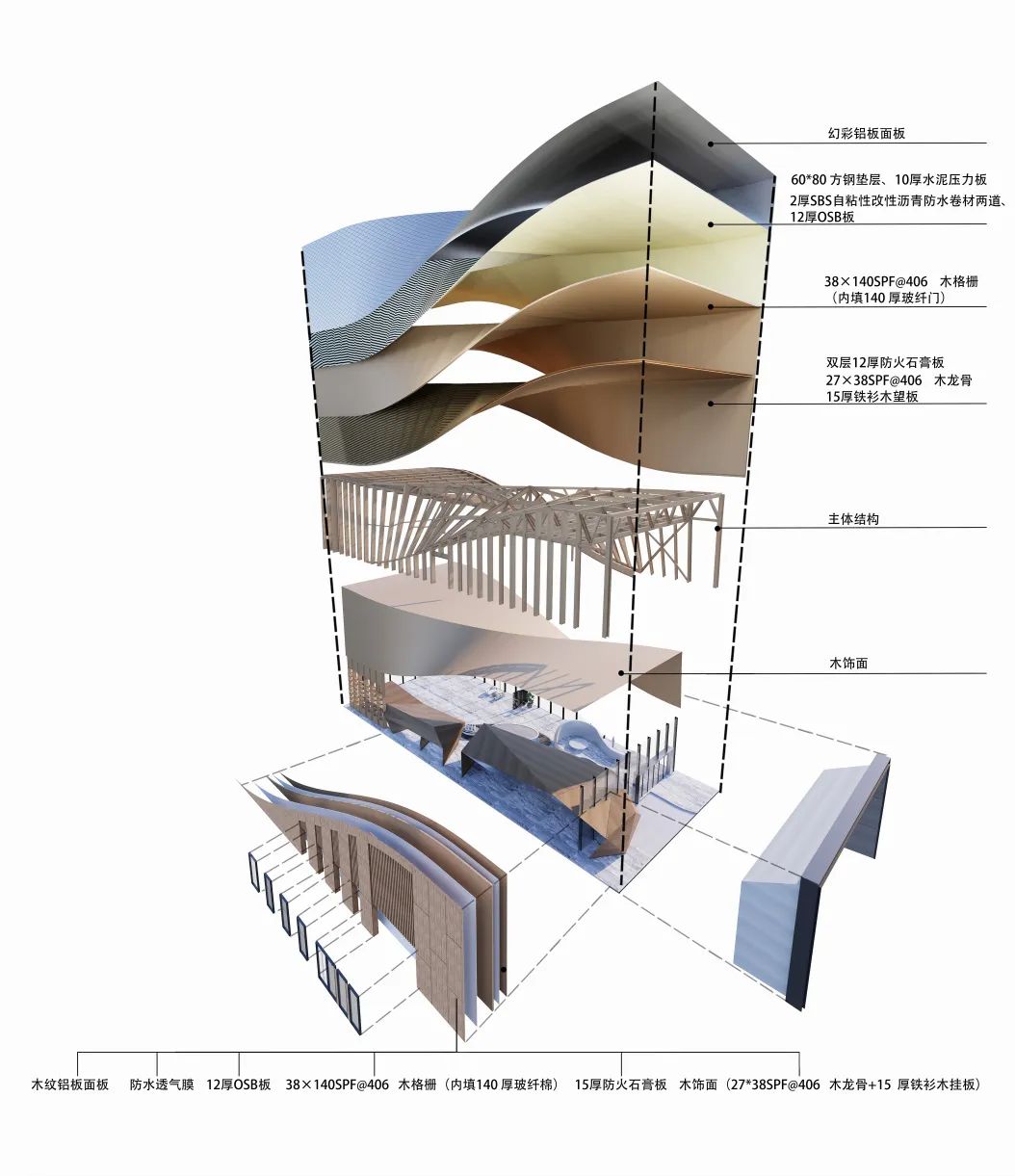

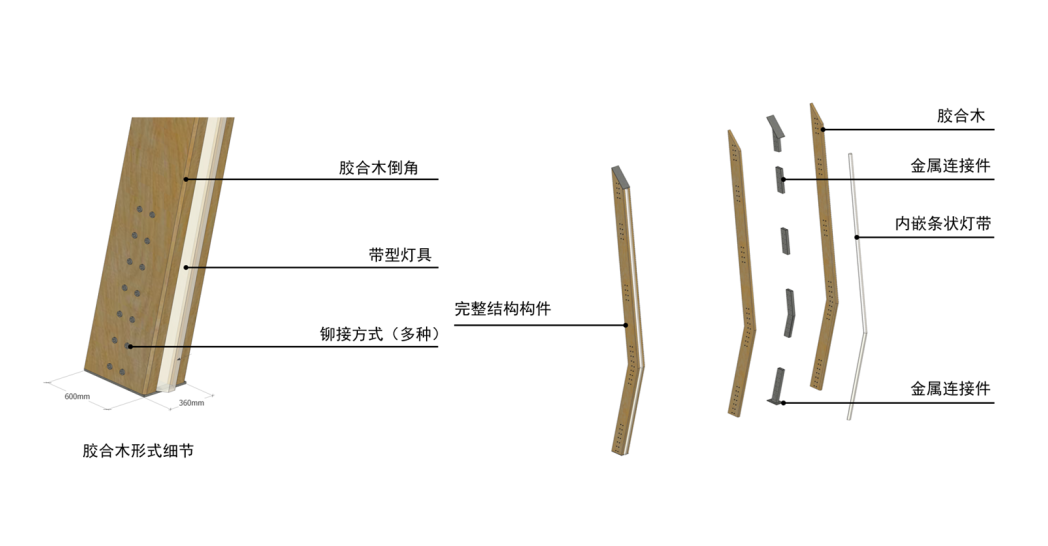

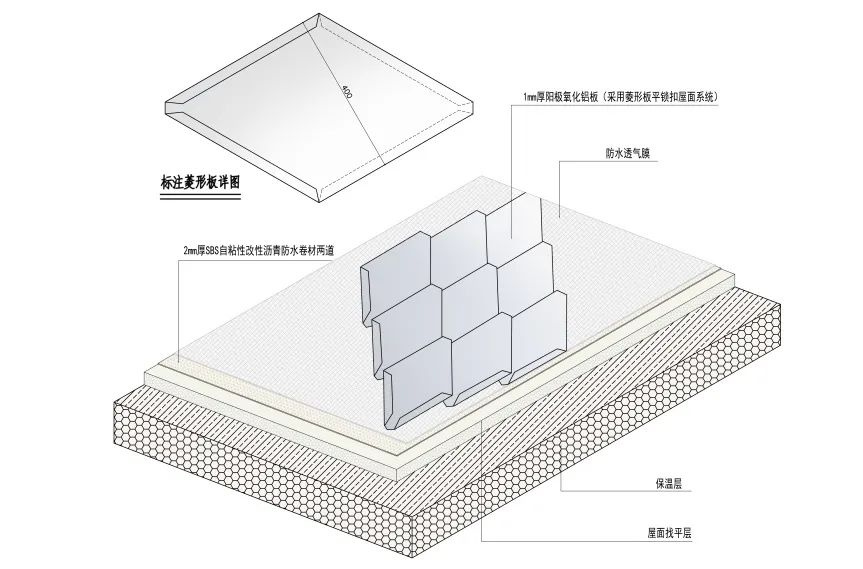

⊙材料分析圖

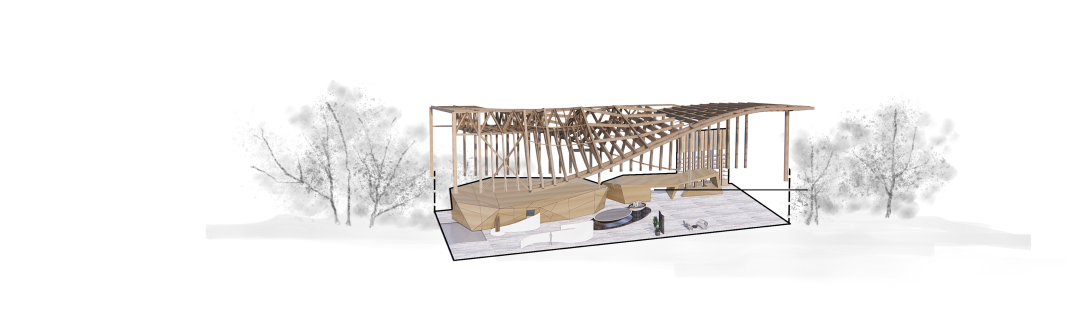

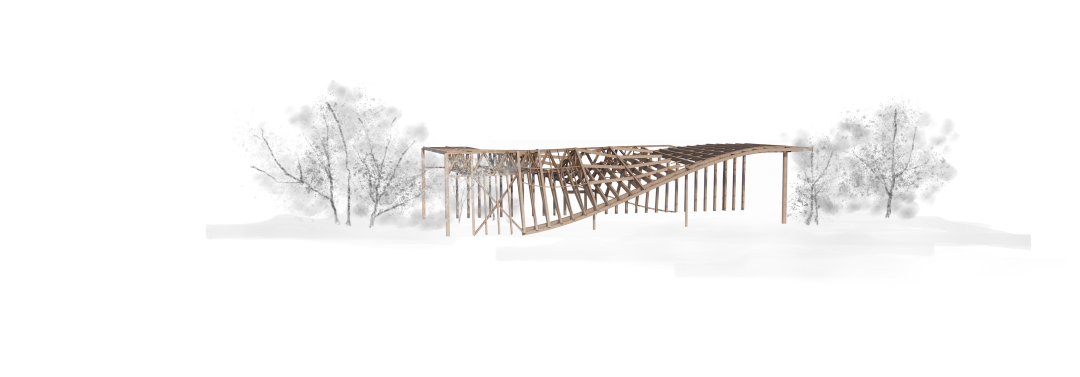

⊙不同角度結構模型

一柱

在抽掉縱向門架柱后，再加上橫向本身就無柱，縱橫向交叉點的柱子重要性顯而易見，此柱須承受半個建筑的垂直荷載及來自兩面180度的側向荷載。結構實施的時候就將Φ600的鋼柱深埋基礎2500mm，實現基礎的二次澆注來滿足各方面的荷載要求。

⊙節點大樣

一梁

單跨40米的弧形梁是這個項目的亮點，弧形梁連接的是玻璃幕墻，這對大跨度的弧形梁的形變及施工精確度要求極高，工程施工時需3d維度精準定位。整體工程都進行工廠預組裝，現場再裝配式施工，才得以保障工程的毫米級誤差。

一脊

屋架扭轉是本工程的獨特之處，也是本工程的難點，弧形梁受力自身的扭曲就很難解決，通常都是通過扭曲的立柱來平衡屋脊的偏心力，但本工程不允許中間立柱，屋脊梁又是本工程重要受力體系，結構實現就利于”S”型桁架與桁架兩側的支撐，再加上有條件的區域進行整體鋼結構平衡來控制整體建筑的扭曲。

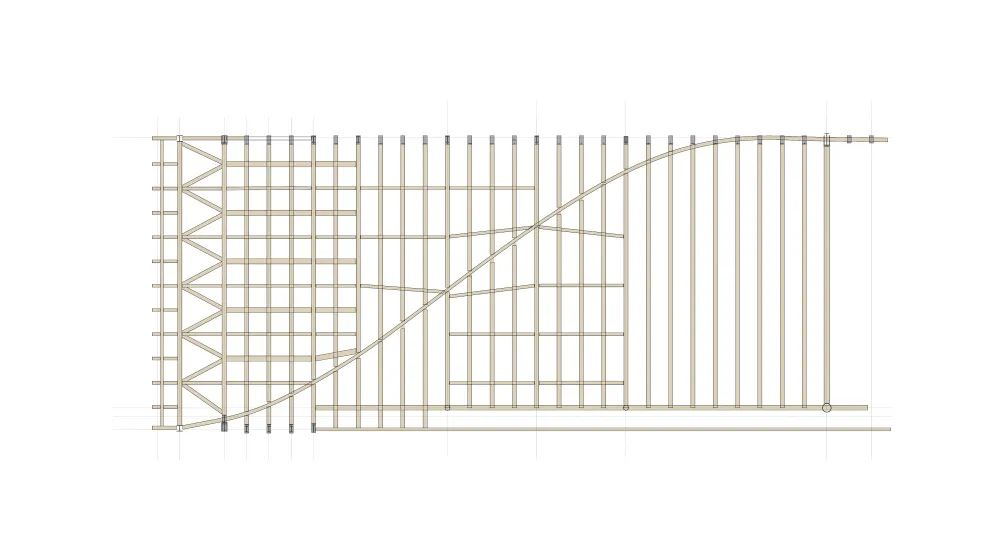

⊙頂部結構示意圖

一面

由于建筑是雙曲面屋面，且屋面與墻面形成統一一個面，若不在材料運用上必須充分結合材料本身的特性，則很難實現。如結構就不能采用混凝土結構，屋面瓦不能采用長條狀的鋁鎂錳等。

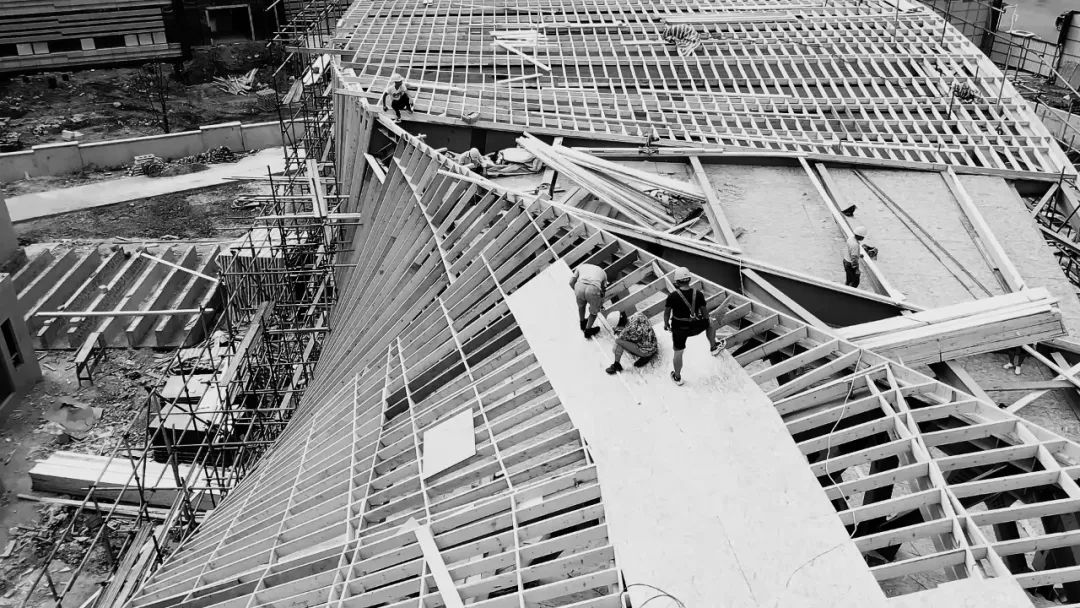

本案扭曲面利用木結構龍骨間距關系，將一個扭曲屋面安裝300mm的間距進行片塊化切分，每一個扭曲盡量做少量變動，再利用15mmOSB板自身的板型及承載受力特性進行定性彎曲。才將結構扭曲屋面進行了初步定型，為了滿足最終呈現完全扭曲自然及鋁鎂錳的安裝平整面的要求。我們在初步定型的結構基礎上再根據300mm網狀定點的辦法再進行一次12mmOSB板的安裝才得以最終呈現。

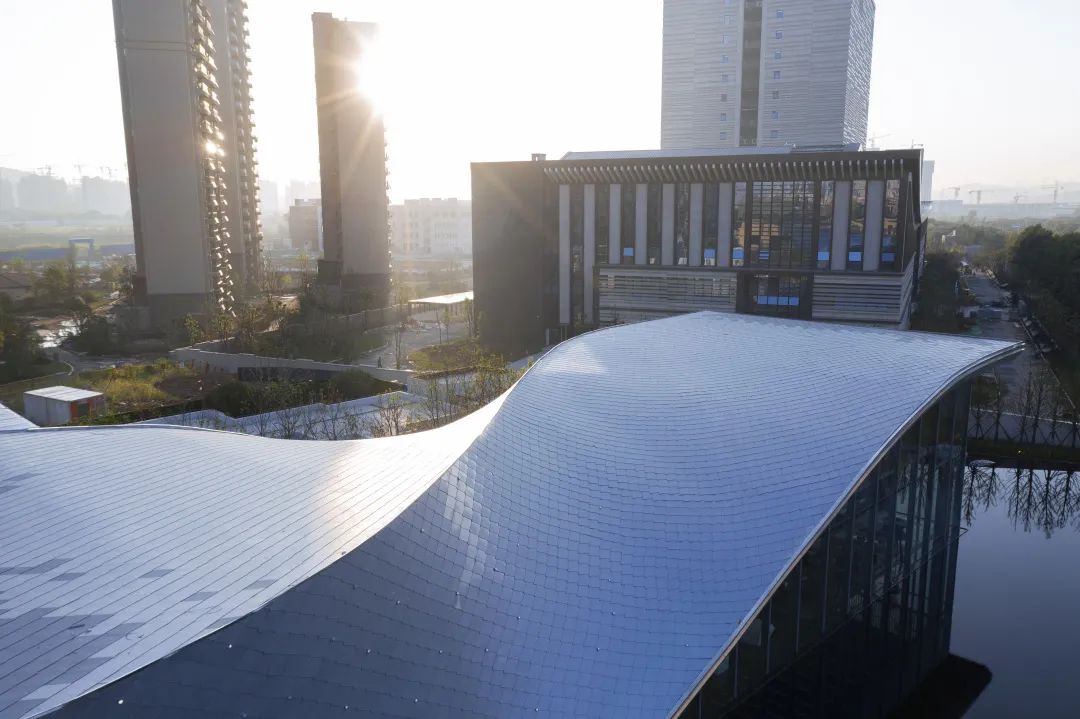

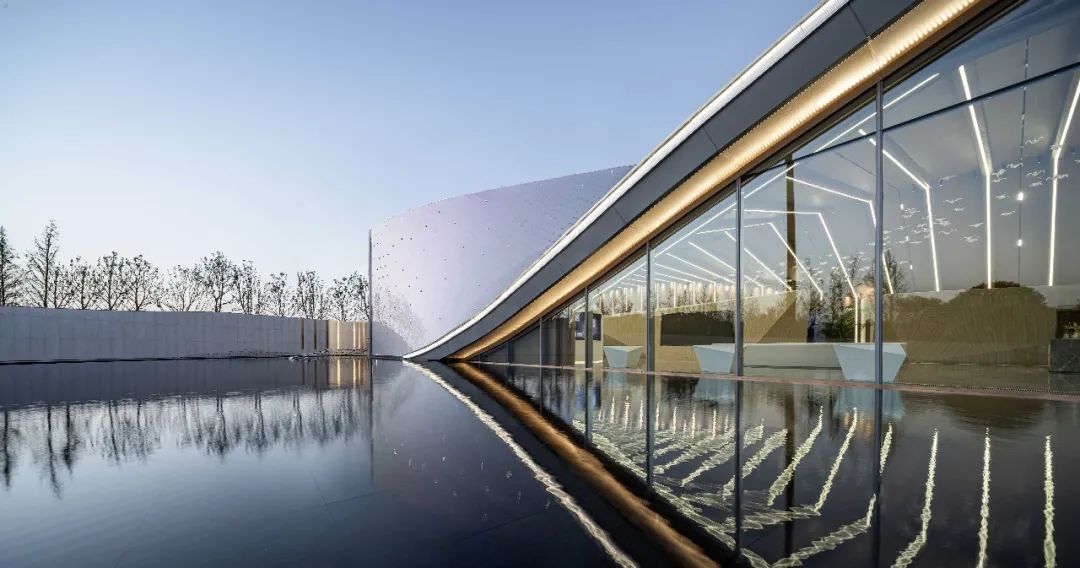

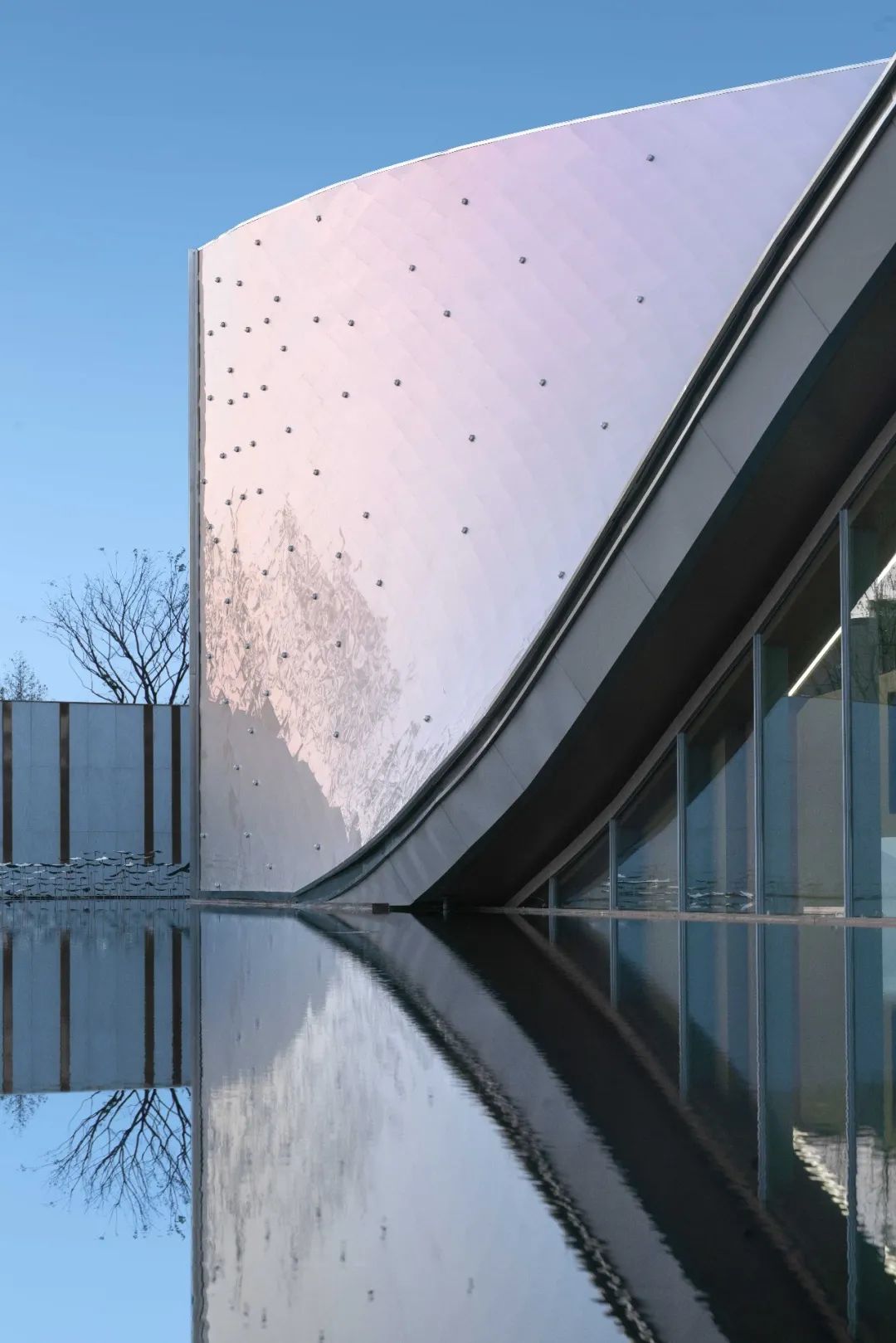

銀灰色幻彩鋁板的在日光下，使得建筑表皮的部分物質屬性消失了，凸顯出充滿張力的曲線線條，鏡面水的引入更激起了無盡想象的空間，整個過程自然光線的變化無比生動。

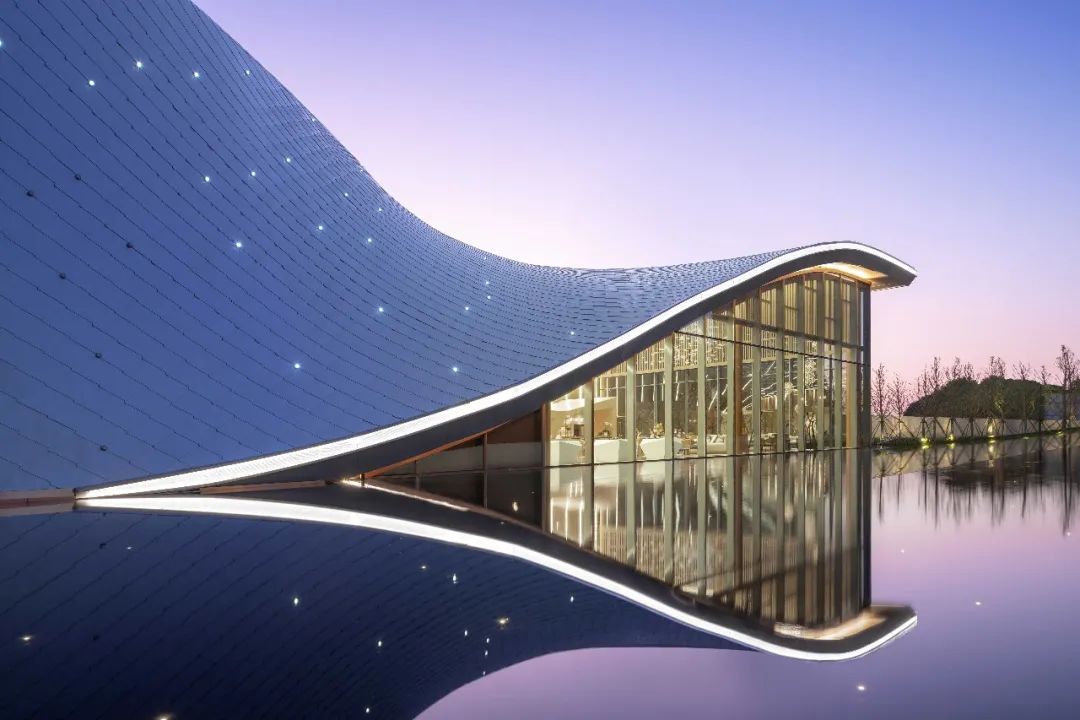

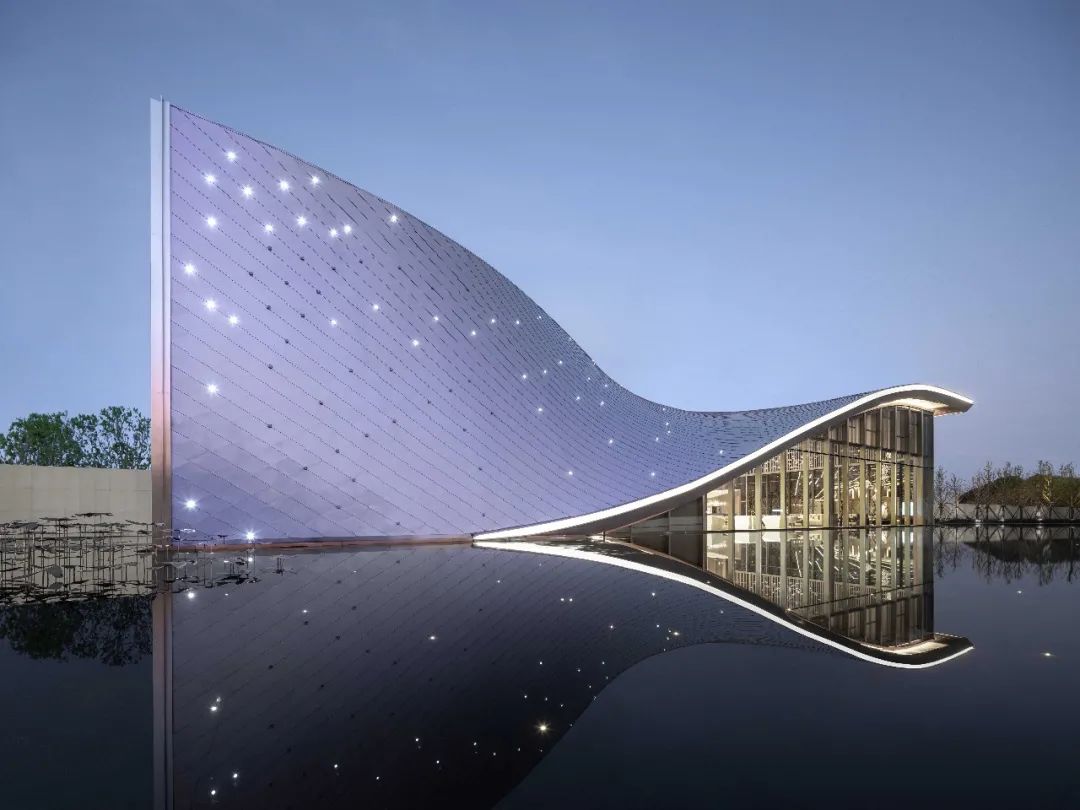

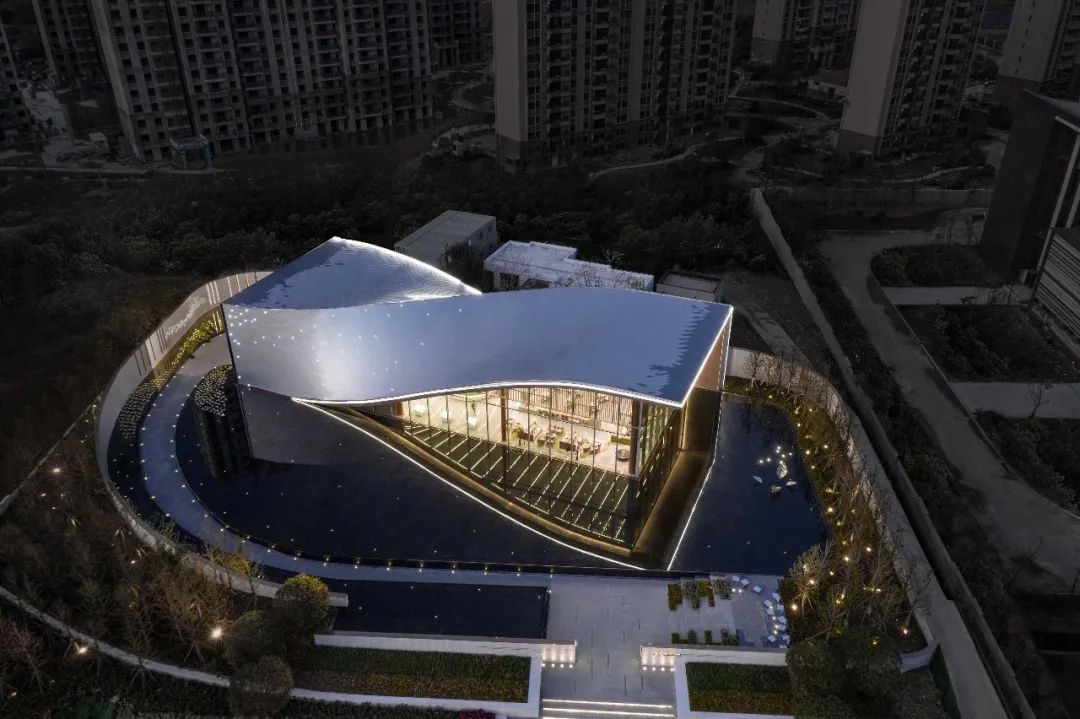

燈光設計也是立面設計的一大亮點，通過參數化設計的手法，將點狀燈有序的布置在鋁板銜接處，從立面至屋頂，燈的密度隨之減小，在夜晚宛如銀河流淌在銀色建筑之上，成就光線與建筑的靈動美學。

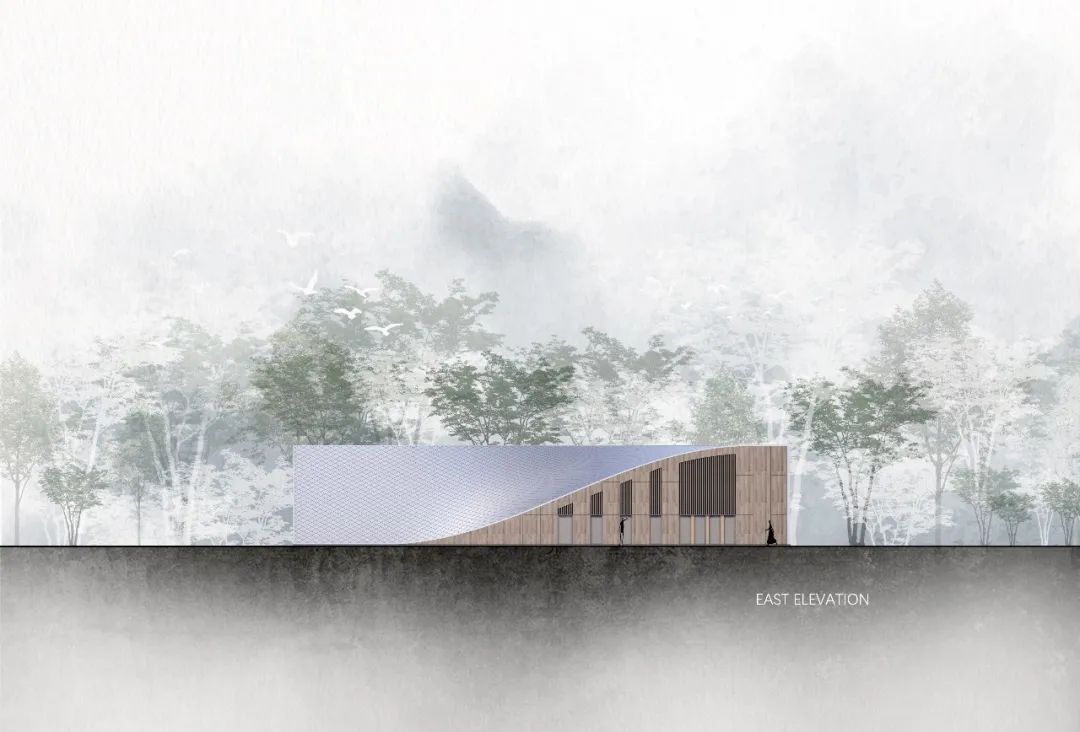

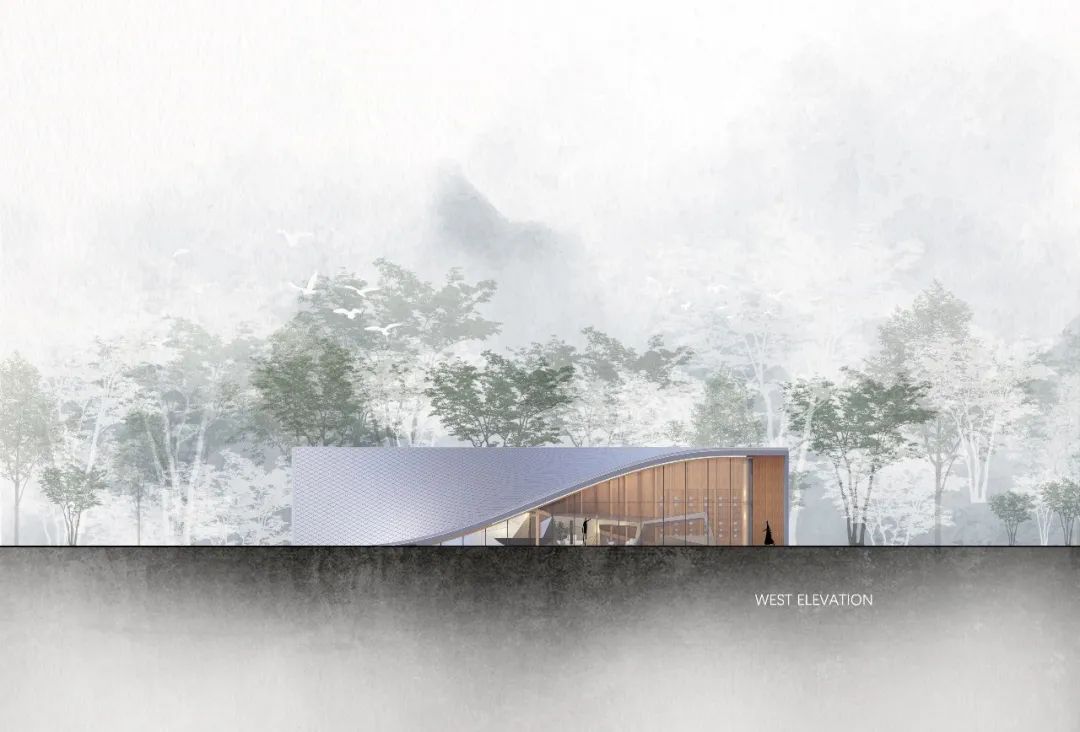

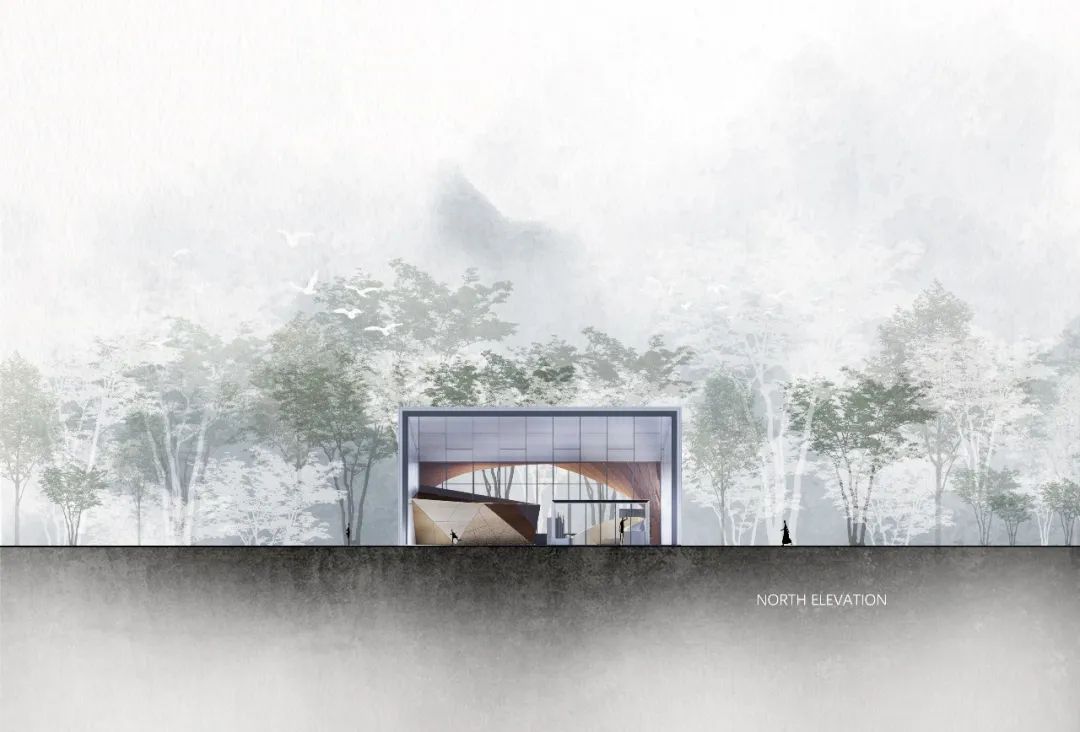

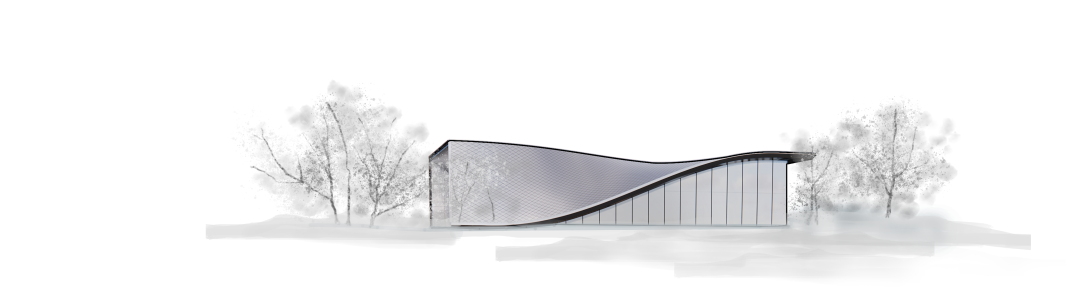

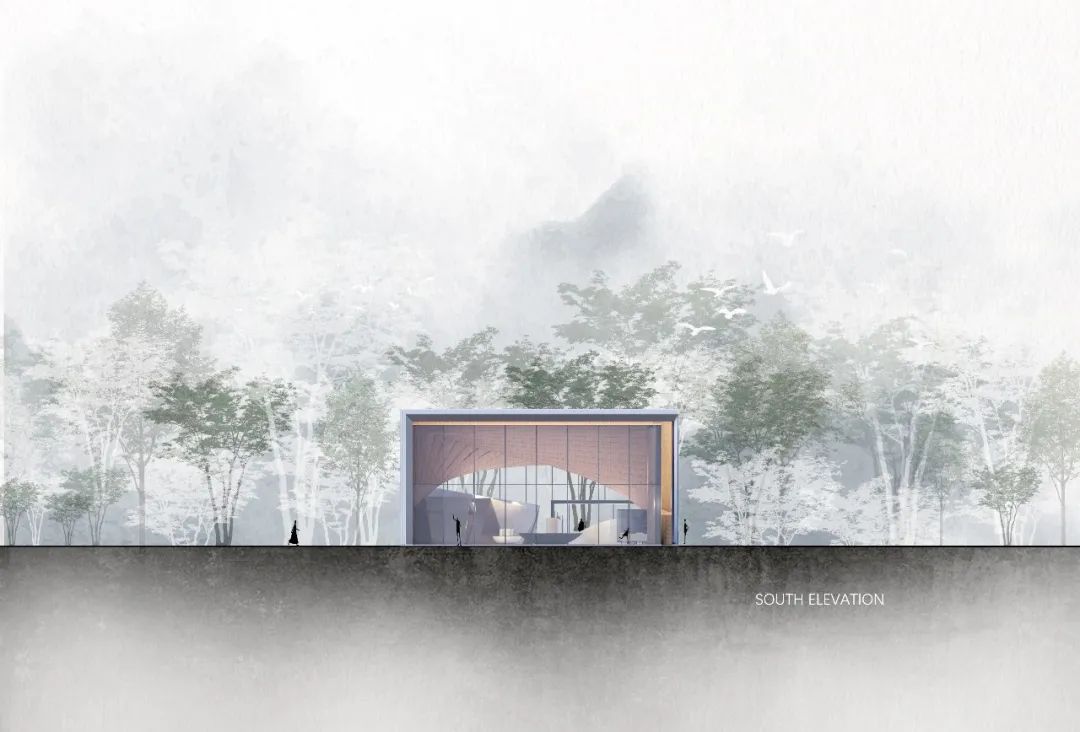

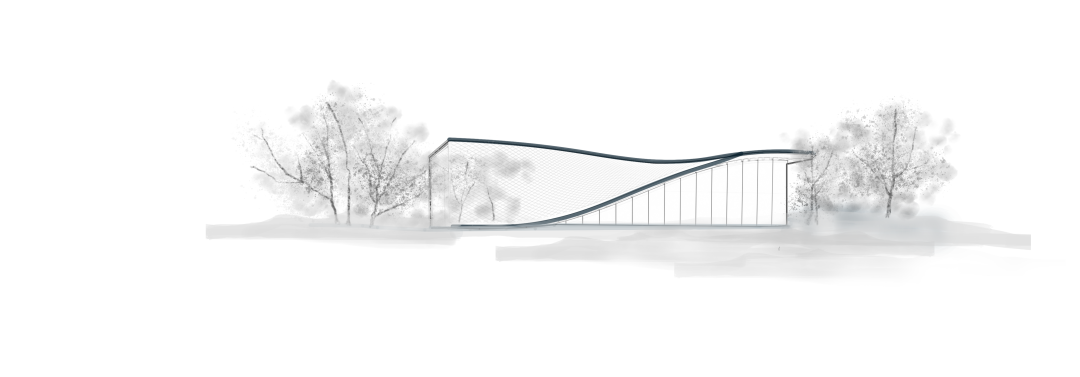

⊙滑動查看立面圖
