鄢陵建業君鄰大院時光館

田園里的展示中心

項目介紹 Project Introduction

項目位置：河南

業主單位：建業集團

用地面積：512.64㎡

建筑面積：

竣工時間：2020-10

項目類型：木構建築

返回項目案例

在當下氣候變化、全球變暖的情況下，

混凝土和鋼筋的建筑大樓，

已經對生態環境造成了污染。

建筑師面臨著可持續設計與綠色設計的需求。

木構建筑漸漸得到建筑師的青睞，

木構較于鋼筋水泥的混合，

更加輕便以及綠色環保，

成執設計&雋執科技團隊運用木構建筑的優勢，

開始了本案的探索與實踐。

源起 / 君為鄰，共田園

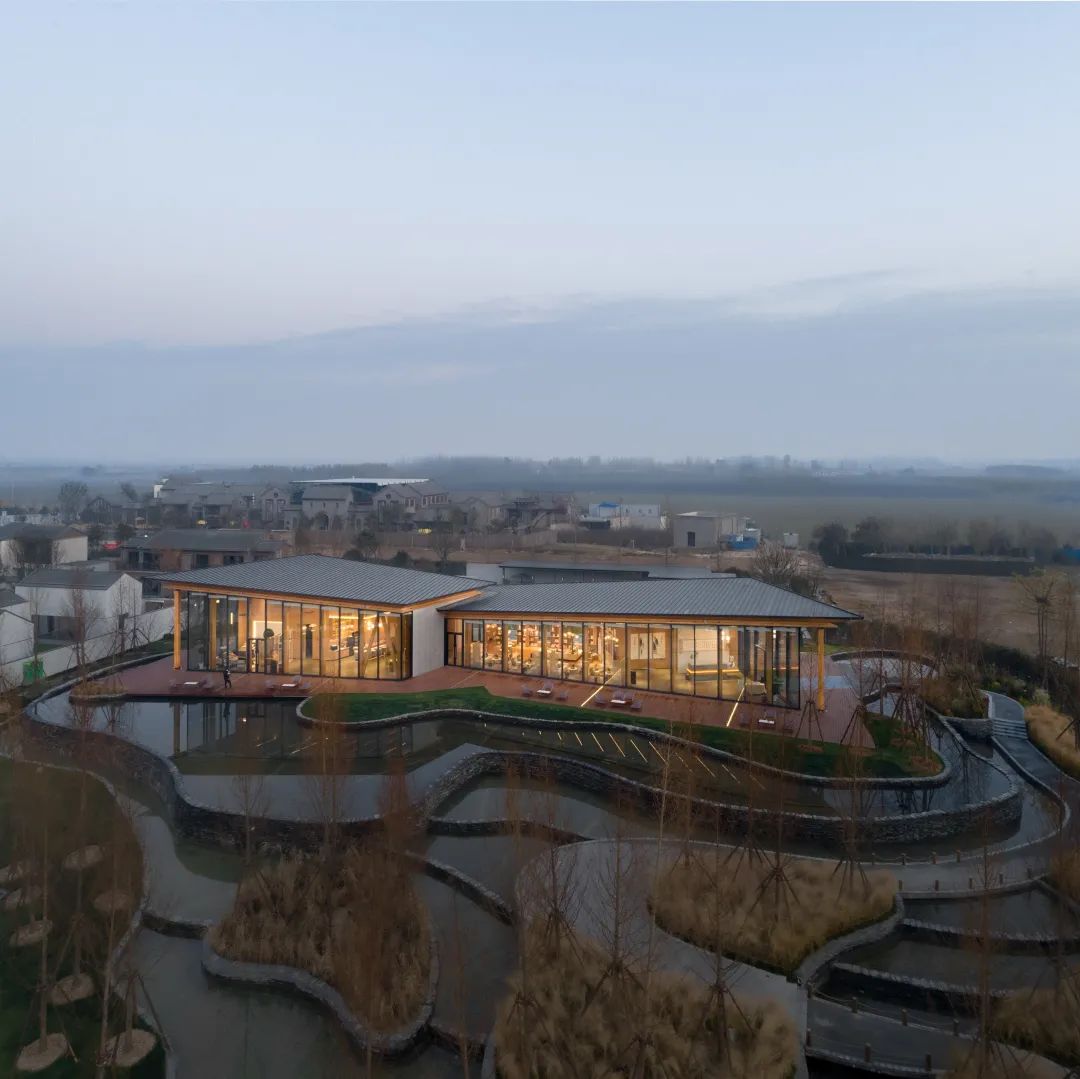

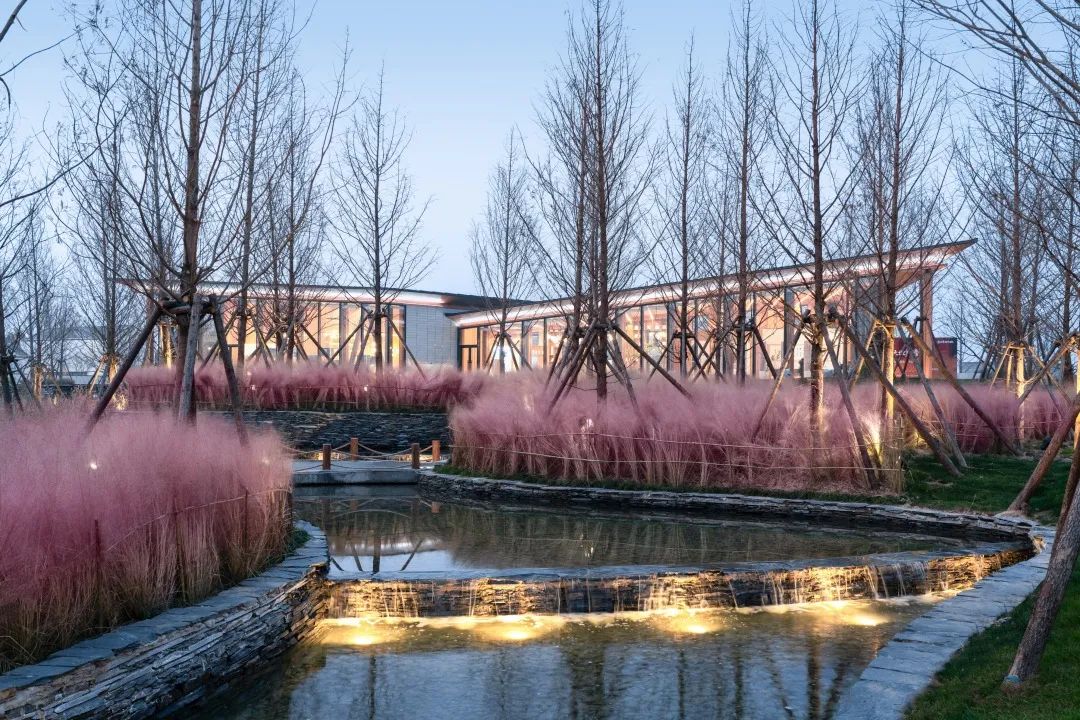

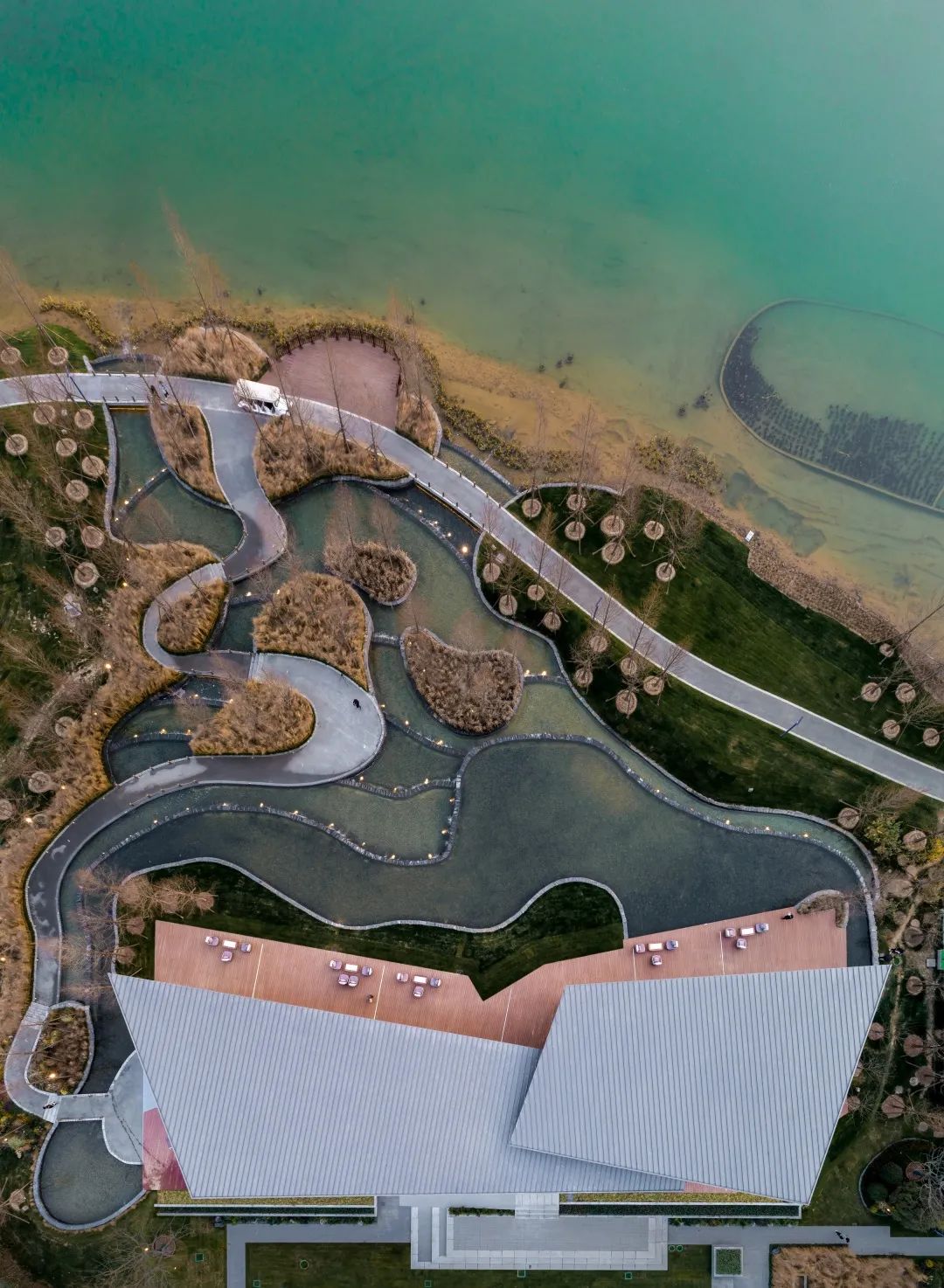

項目坐落于許昌市鄢陵縣的綠色基地中，場地享有鄢陵的景觀，又具有明顯的自然和人類活動特征。在這里竹苑蔚然成林、梅苑正沐雨呈妍。

盡管位于城市居民區之外，但周邊配套齊全，并且與鄢陵建業君鄰農場、建業大食堂、各類生態展館相連。

這棟建筑本身需具有多種不同功能，例如當?shù)厣鐓^(qū)的聚會活動，表演和娛樂活動。它在未來將用于音樂會、文藝演出、會議、藝術展覽和博覽會。

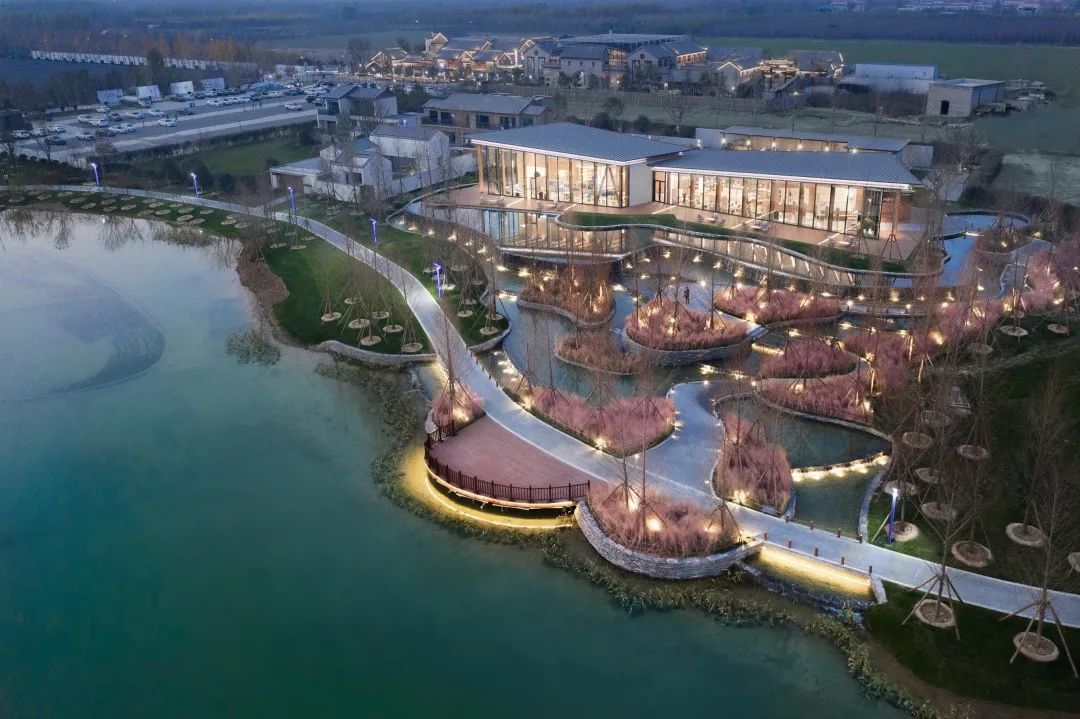

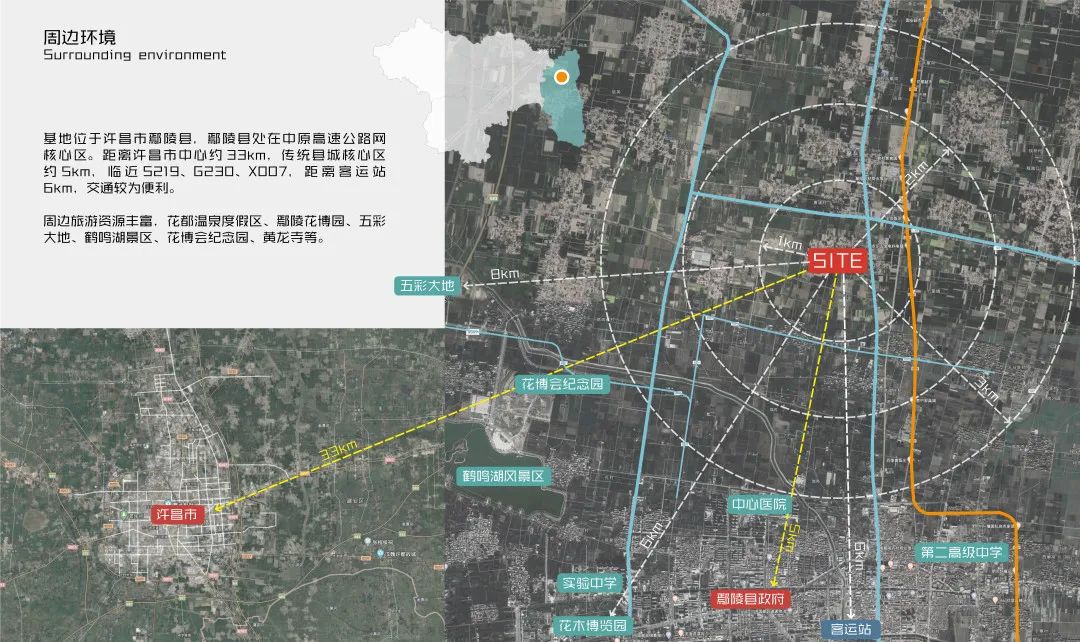

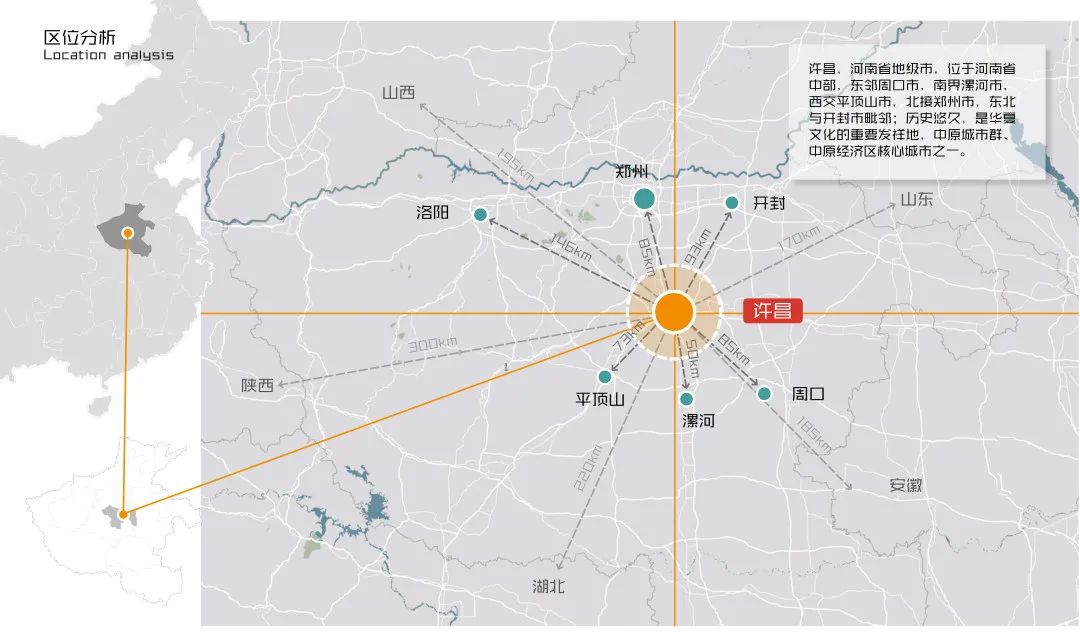

▲區位分析與周邊環境

定位 / 與自然相融的木構

項目著重體現自然、田園、舒適的空間氛圍，重點詮釋木結構空間完整性和體現木結構梁柱的序列感，通過開敞的空間布局方式，營造出空間與建筑之間統一性，體現木結構空間張力與自然美學氛圍。

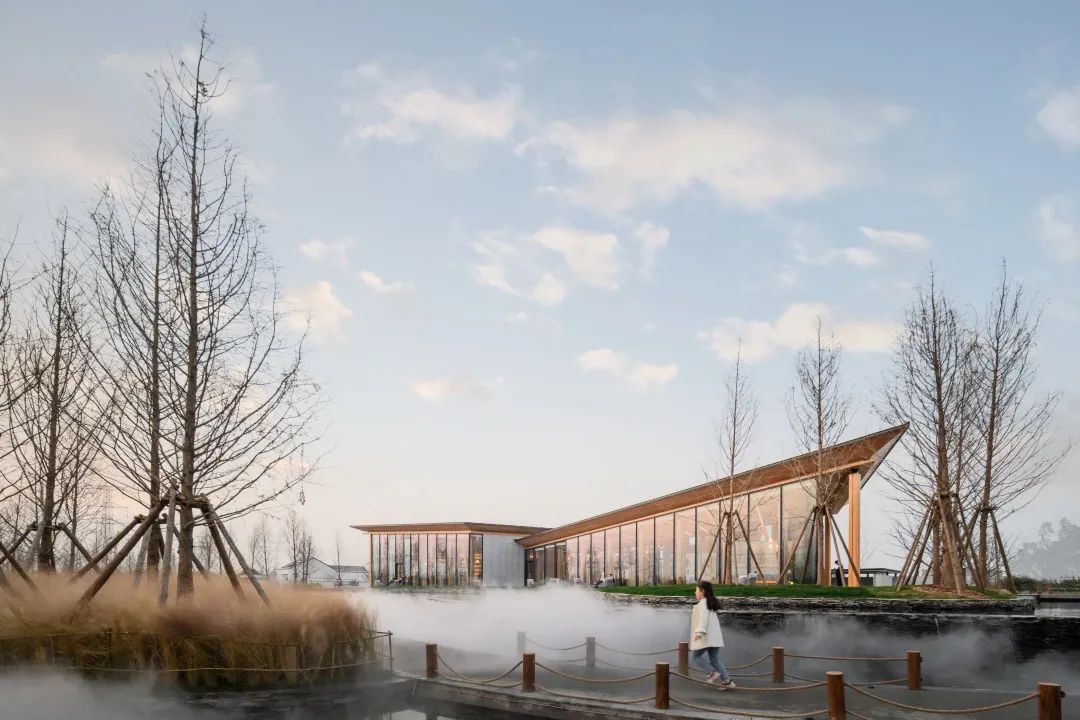

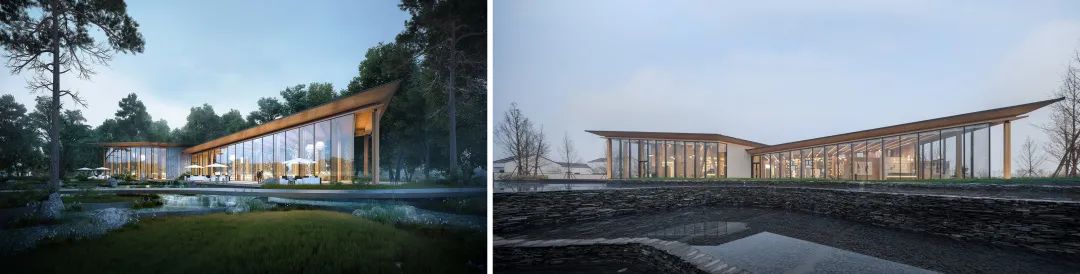

建筑最顯著的特點是利用向中央傾斜的屋頂，在從南到北的環境中繪制出可識別的標志。

一體化 / 建筑·結構·室內

為了保證木結構加玻璃幕墻組合的合理性，建筑、結構、室內同時設計。打造建筑結構室內一體化，相互配合，協調統一。

元素與手法和諧統一，相輔相成，以達到最好的情景渲染效果。在景區內建立一個溫暖、包容的場所，并在室內展示了去掉所有外加的修整材料、完全外露的木頭結構的藝術潛能。

在功能分區上，最大化地利用場地及室內外的優劣勢條件，合理地進行布置。在重要的展示面上，展示最美的展廳。

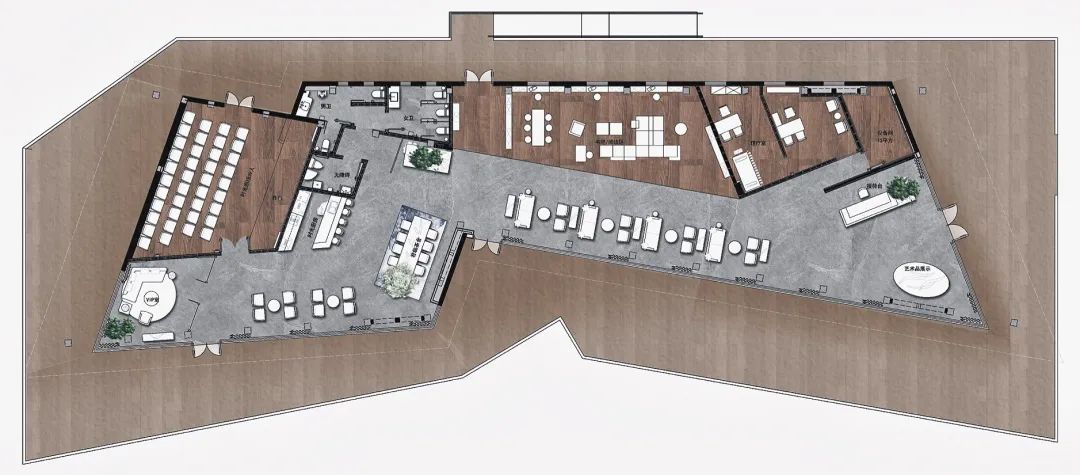

▲一層平面圖

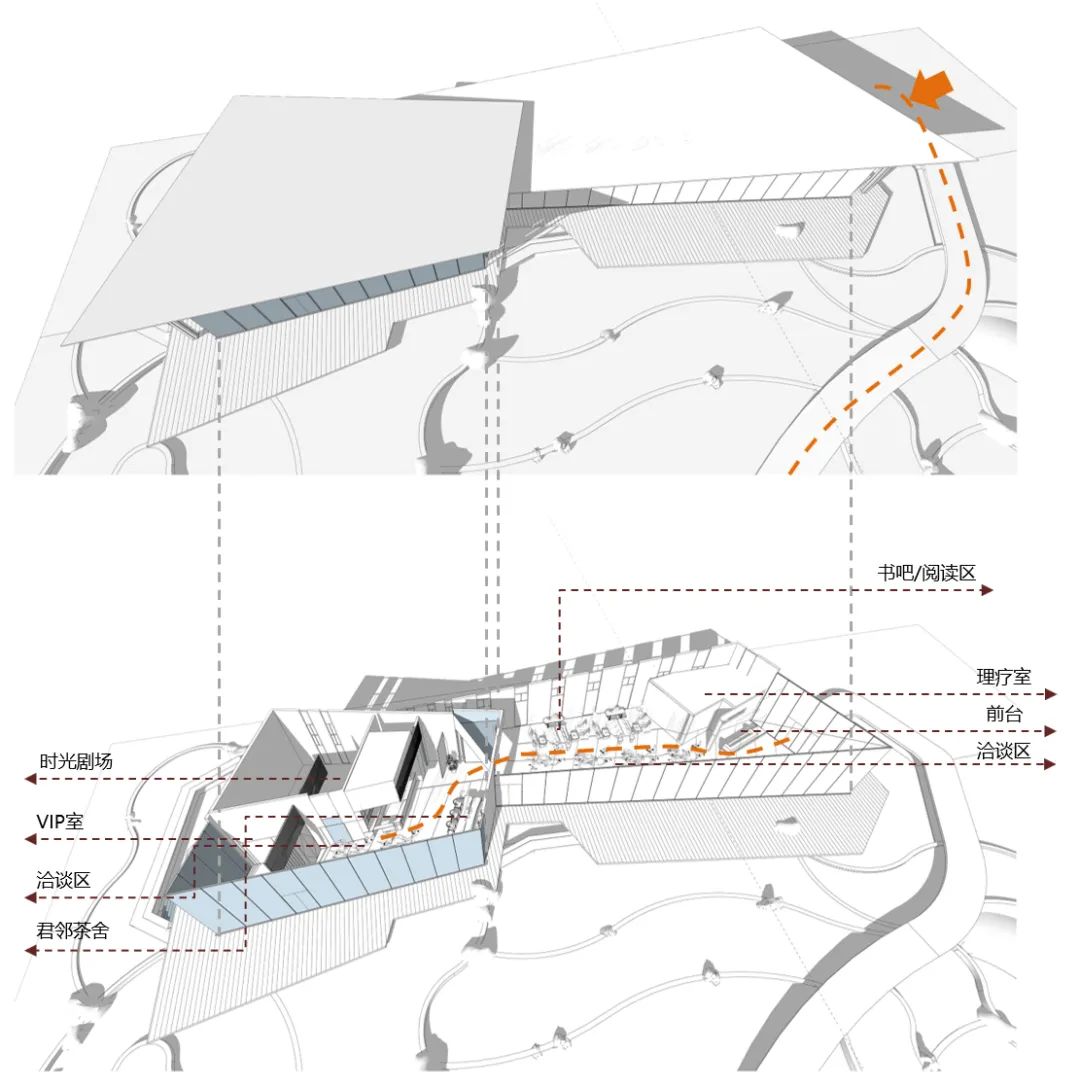

▲流線及功能分析

建構 / 內外一體的連續性空間

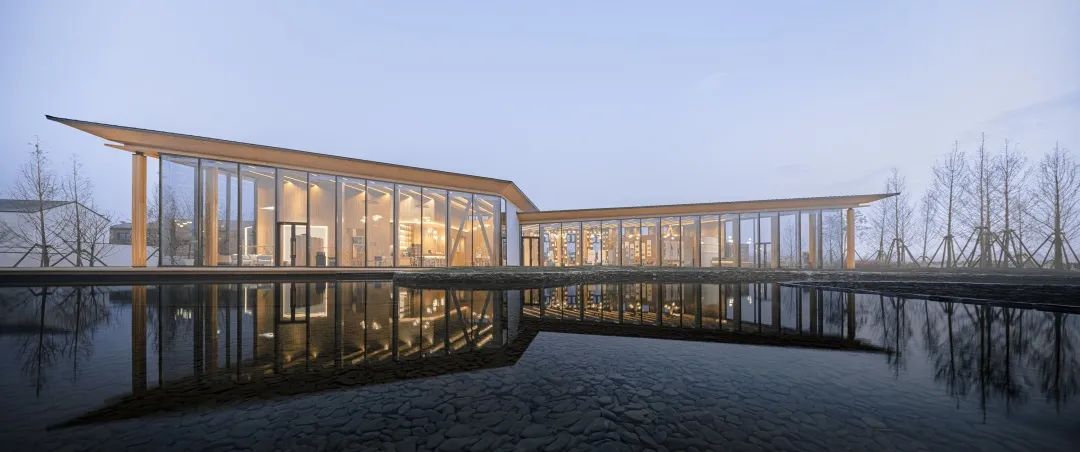

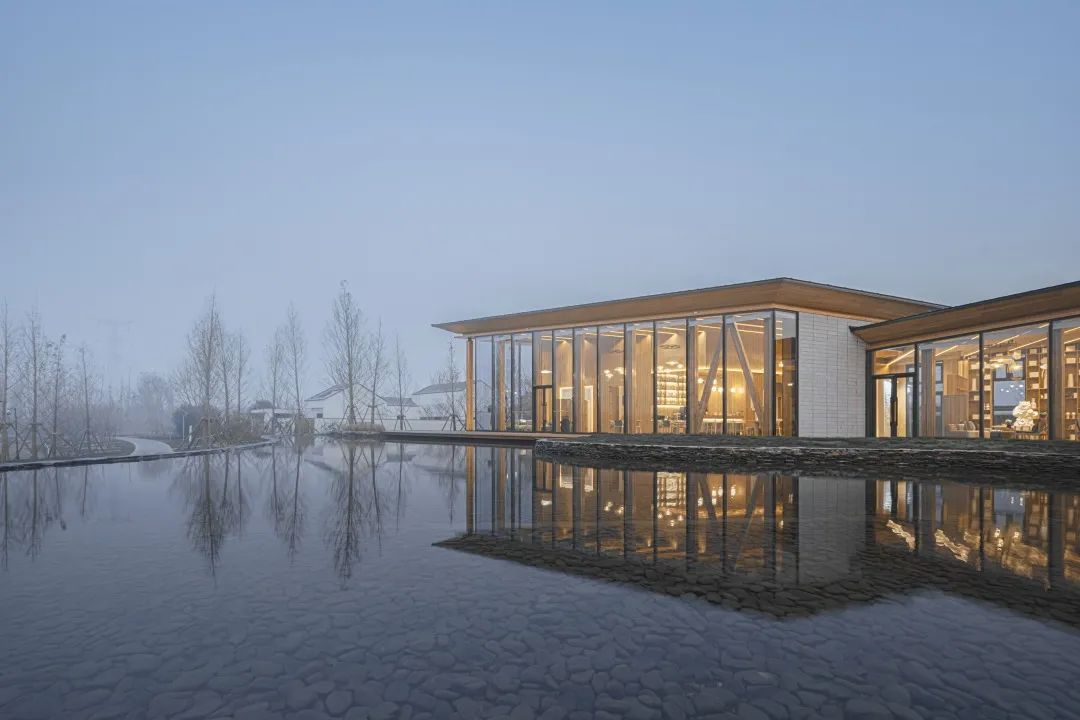

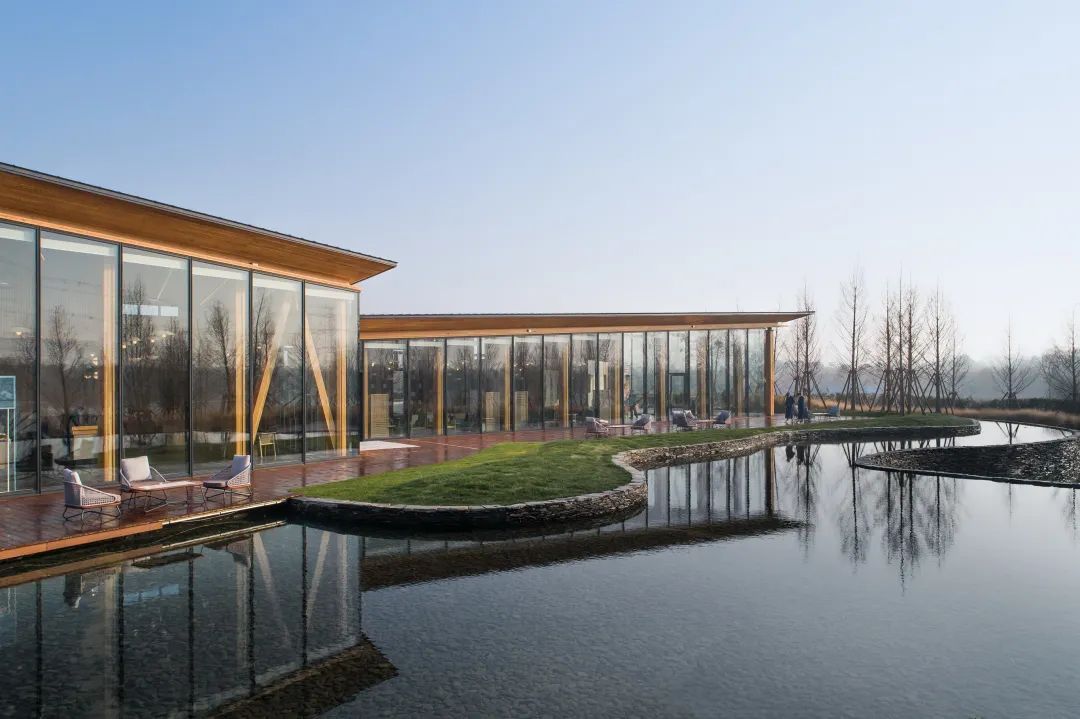

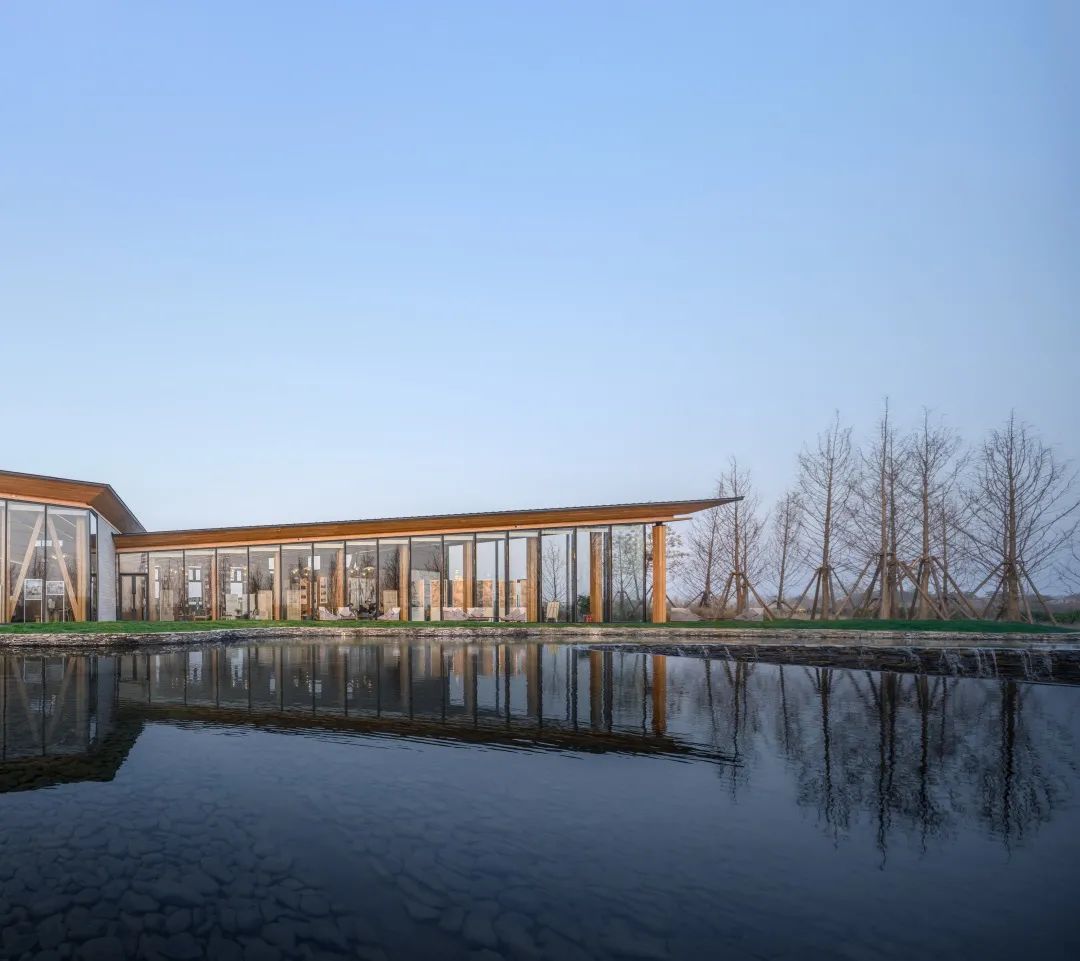

建筑主體由相連的一大一小兩部分組成，通過空間組合形成相互連通的從屬空間關系。南立面為面向湖面的整面玻璃幕墻，人們可以從主廳中欣賞濱湖美景。北立面則是相對封閉的石墻與豎向落地窗的組合，提供更加私密安靜的空間體驗。

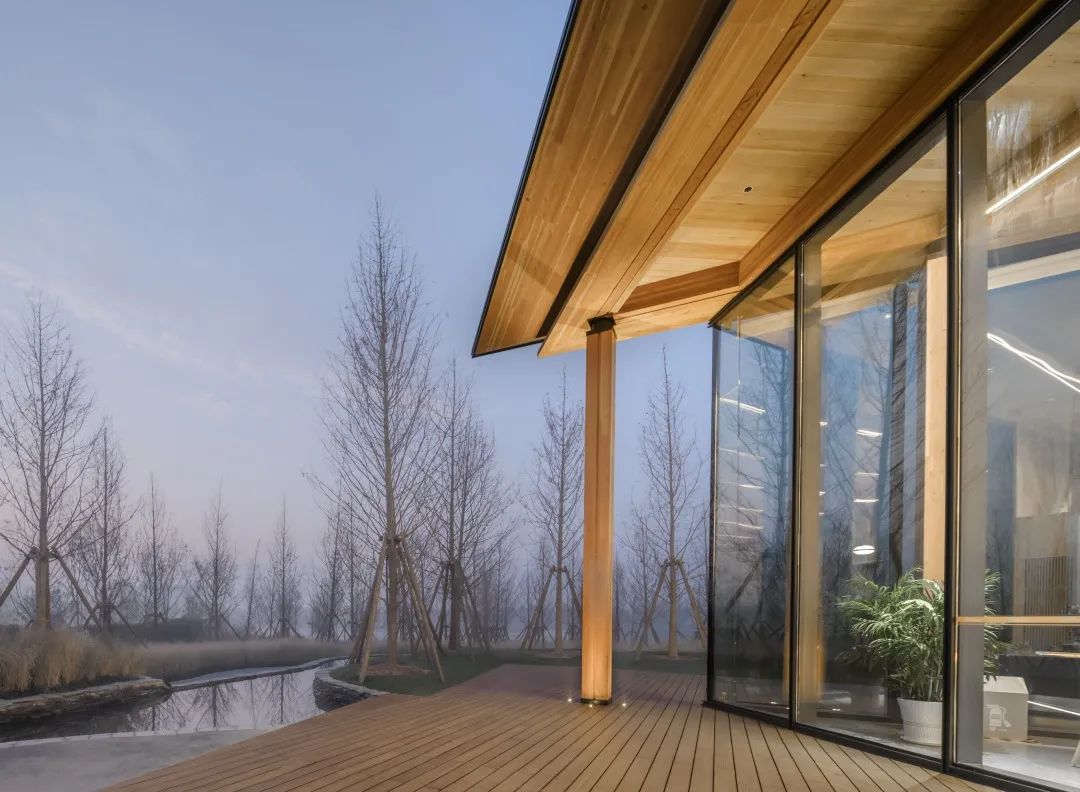

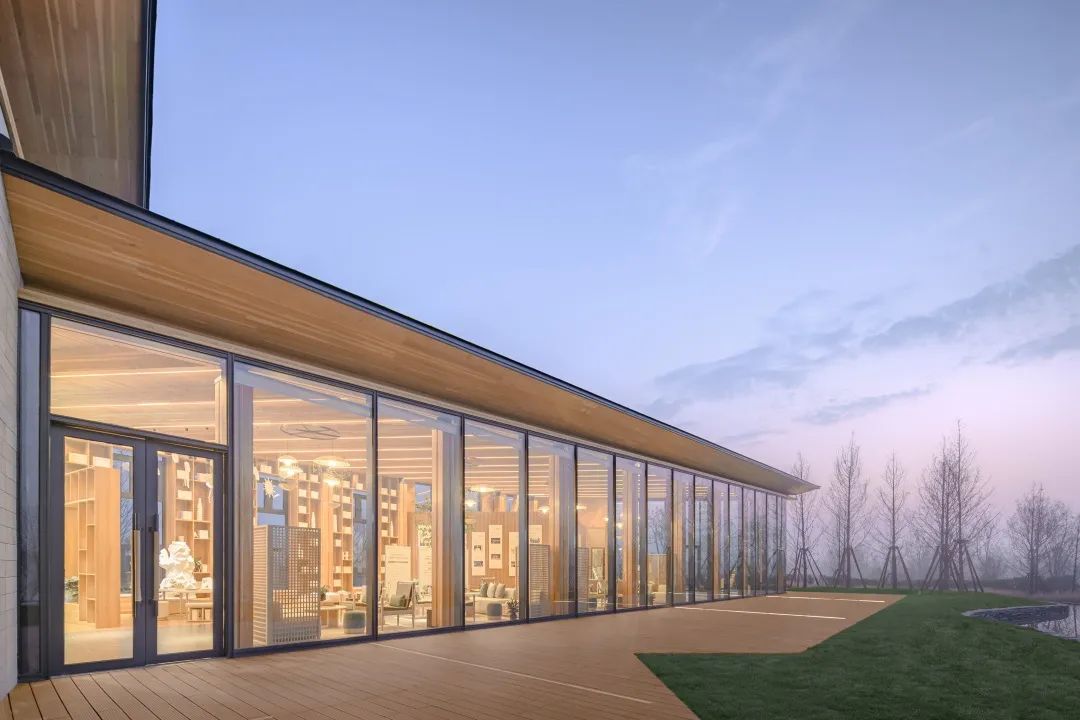

玻璃幕墻上方的懸挑屋檐可以保護訪客入口和木結構免受氣候影響。在夏天，它還可以保護主廳免受陽光直射；在冬天，則可以吸收太陽光，以減少制冷和暖氣通風的成本。

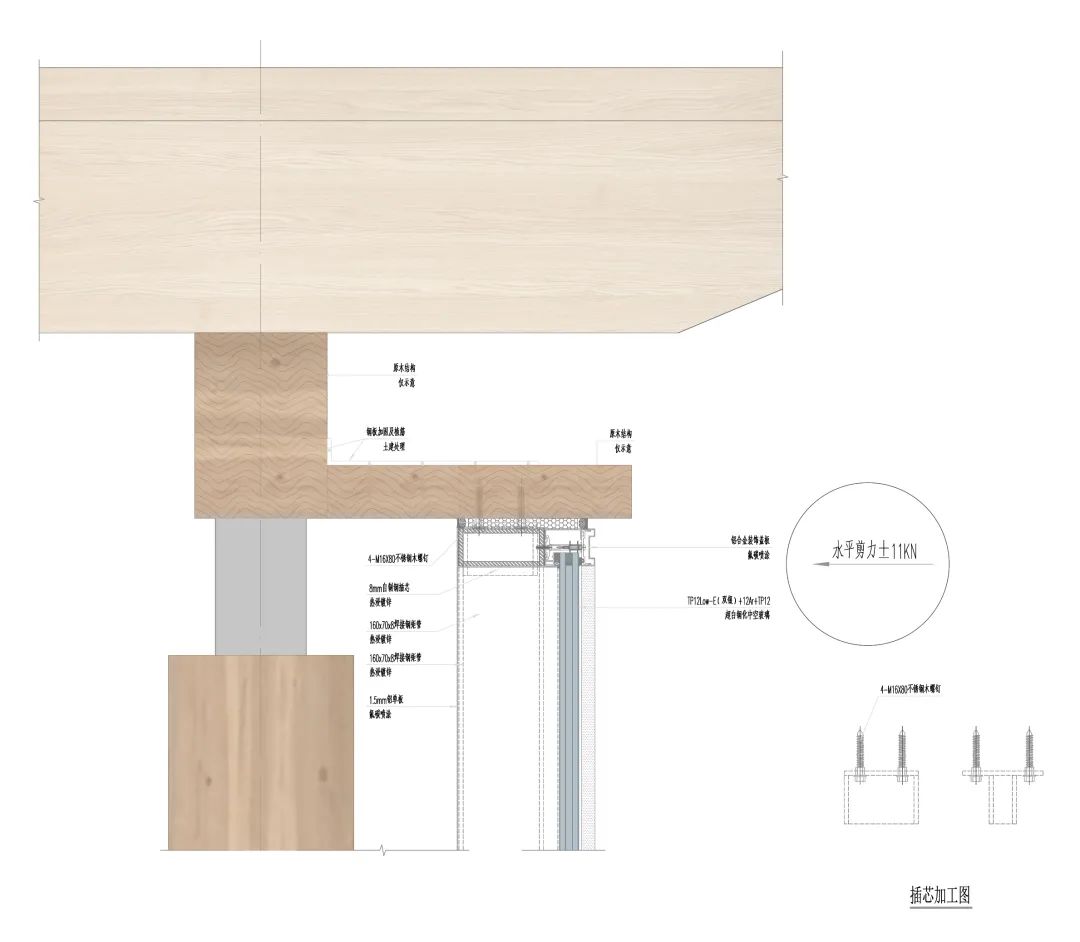

幕墻與木結構連接處，由于木結構的特殊性無法進行常規的焊接操作。一般的操作方法是采用對穿螺桿的形式，對于安裝精度要求太高，且需要保證加強鋼板、插芯底板、木板孔的位置均無誤差才能進行有效安裝。技術團隊經過實踐，研究設計出幕墻的插芯采用螺釘直接連接，現場可操作性較強。由于幕墻為下端支撐，上端僅有風荷載和水平地震產生的水平剪力，相對于條狀的木板來說，受力方向非常有利，安全性極強。

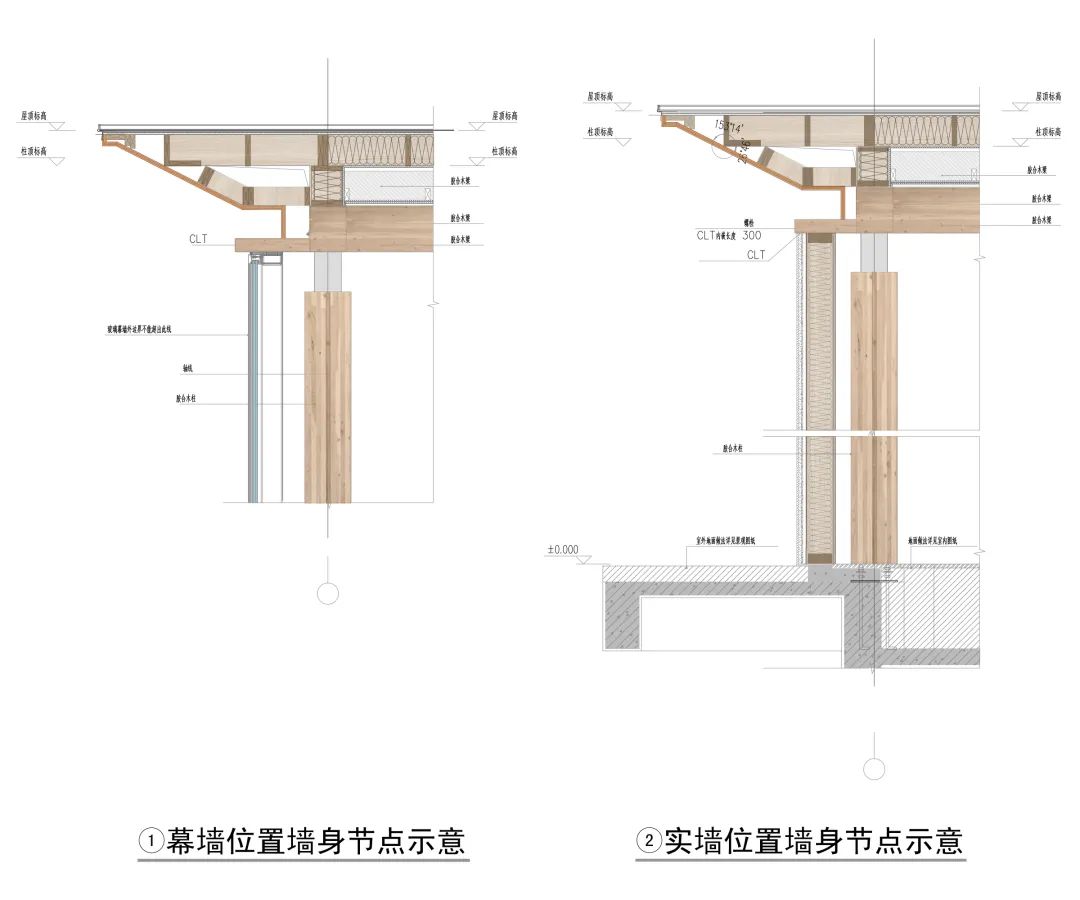

▲幕墻與木結構連接節點圖

在兼顧立面效果和結構強度的同時，屋頂與幕墻、實墻的連接處，技術團隊創新性地采用頂部檐口做薄覆以斜面CLT的方式。既解決了檐口裝飾，又解決了幕墻收口，并于結構形成的凹槽處設置燈帶，美化了建筑夜景表現。

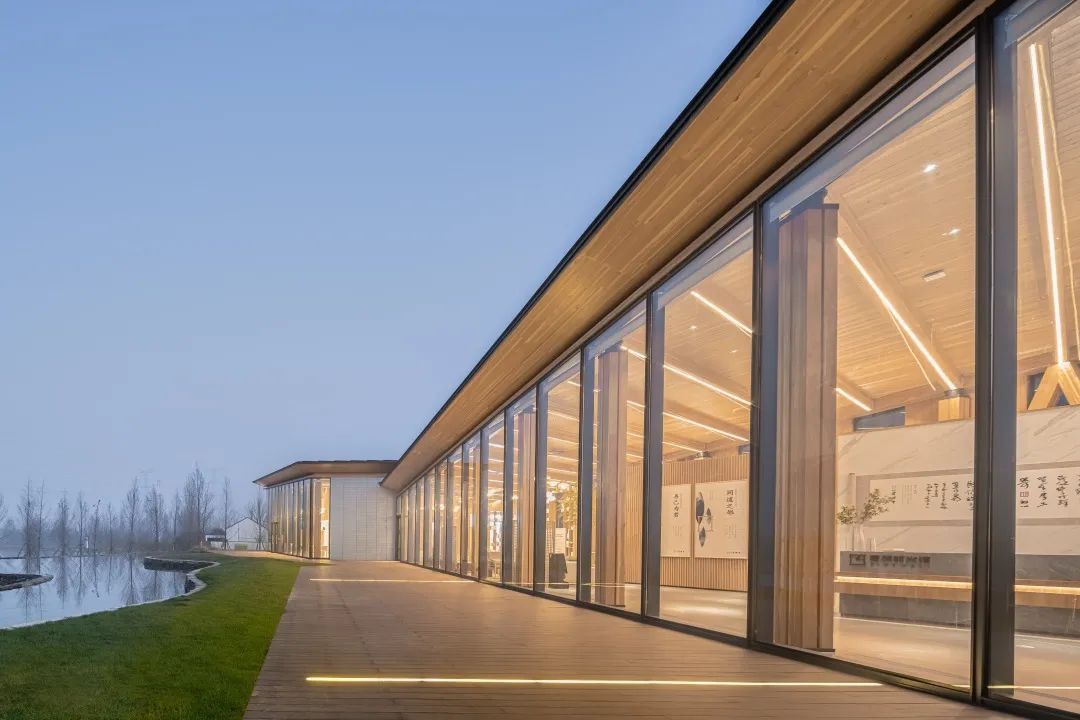

玻璃幕墻與木結構坡屋頂是建筑的主要元素，它用輕巧的結構定義了建筑的室內特征，又在外部營造了極具識別性的形象。

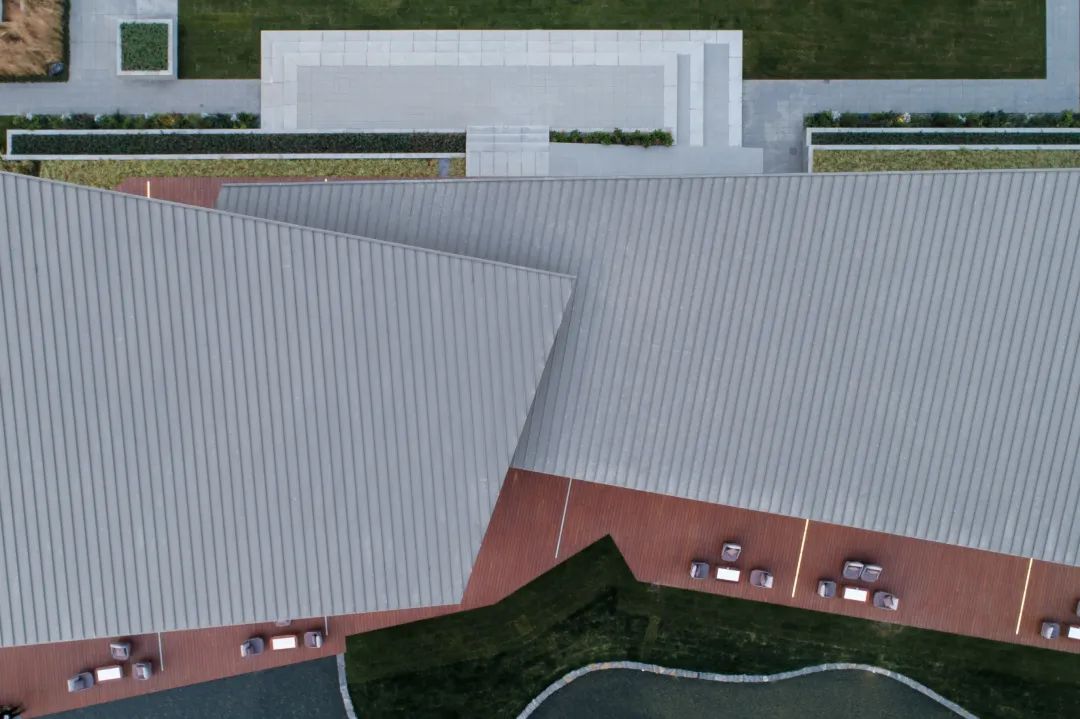

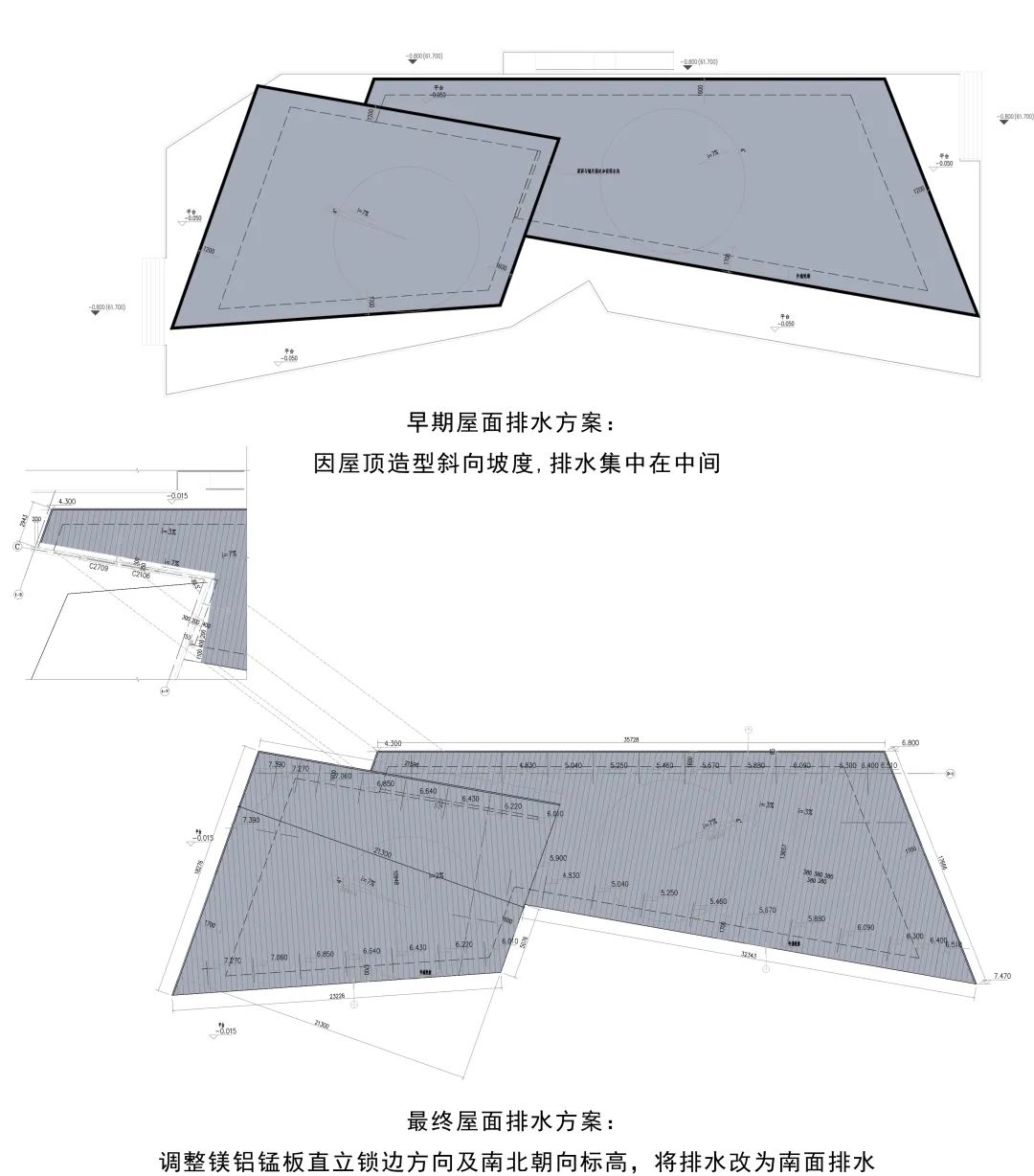

方案早期的屋面排水方案因屋頂造型的斜向坡度，排水集中在中間?？紤]到暴雨天氣下，中央排水將會影響到出入口的人員出行。技術團隊經過多輪調整，在完全不影響立面效果的前提下，調整鎂鋁錳板直立鎖邊方向及南北朝向標高，將排水改為南面分散式排水，保證了極端天氣情況下建筑的人員出行。

品質 / 100%還原度立面控制

木構團隊同時與室內設計團隊溝通頂棚的設計方案，使得木結構梁既能滿足室內效果，又能做出最小截面，成本和美觀均衡統一。

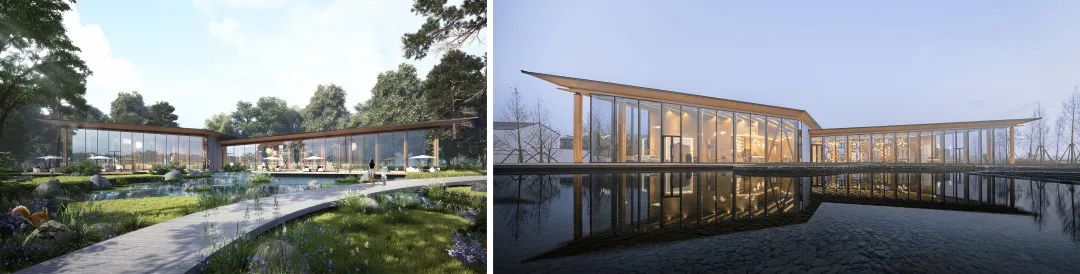

<< 左右滑動，查看高還原度的木構建筑 >>

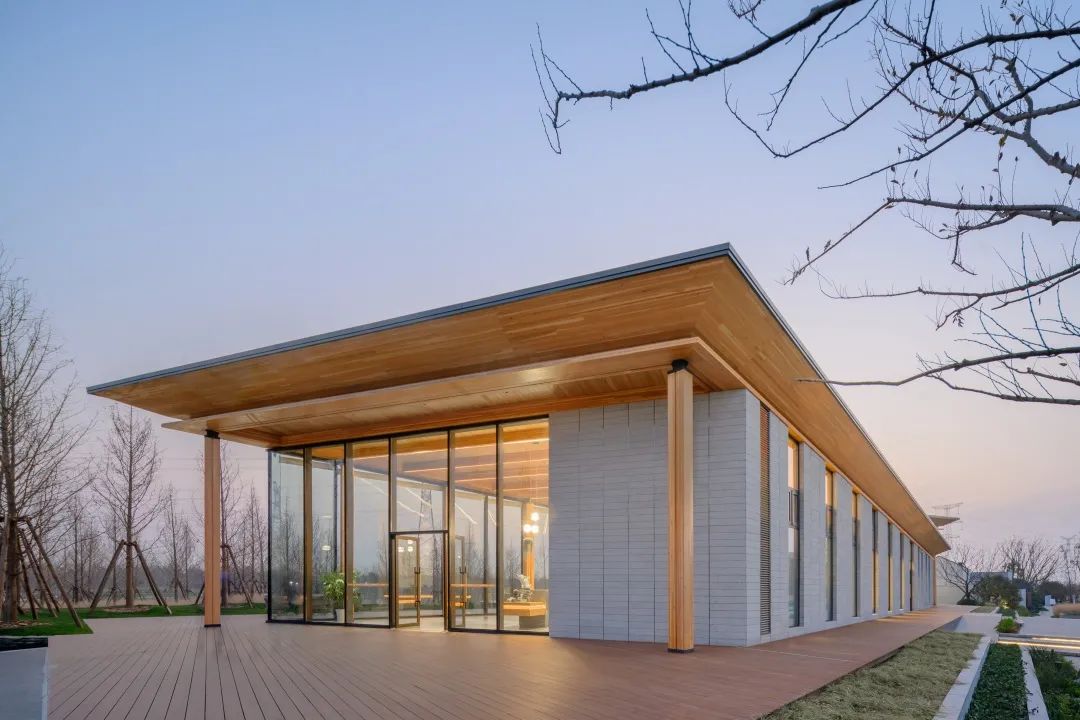

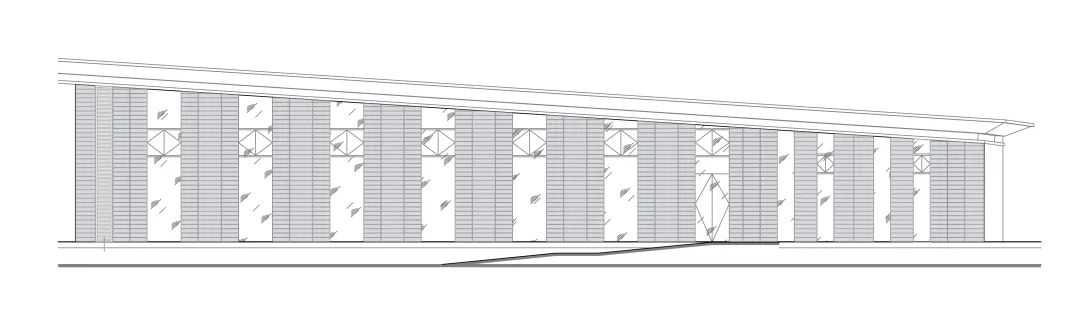

北立面采用濕貼石材與豎向落地窗的組合，設計團隊優化了石材與石材之間橫豎比例，以及豎向鋁合金收邊的節點。使得收邊大小、石材組合與落地窗的比例更加美觀且穩固可靠。

并在每根柱頭上面的金屬短柱上增加鋁板外包工藝，既保證了防火要求，又突出了立面效果。

▲柱頭節點詳圖及模型

石材面為雅灰色毛面石材墻面與條形玻璃窗的組合，為保證建筑暖通系統完美融入立面效果圖，設計團隊與暖通設備團隊協商，將暖通管道調整至建筑一端，并覆蓋與石材分縫相適宜的百葉窗格。

▲石材面暖通百葉與窗墻體系

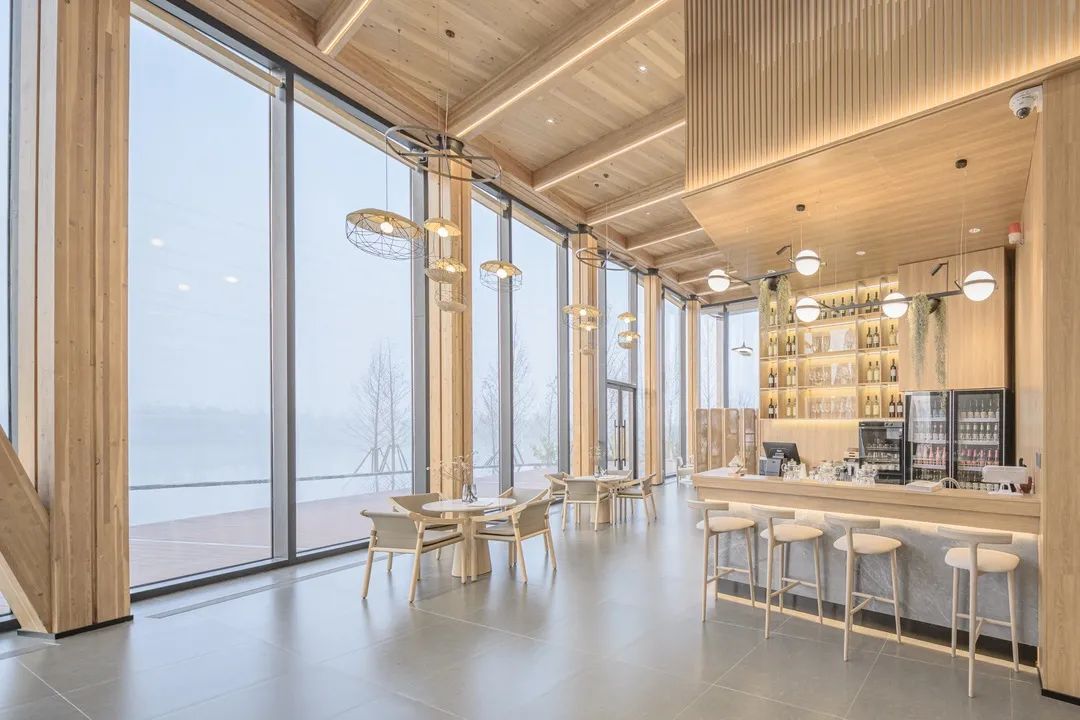

室內 / 將木構作為審美主體

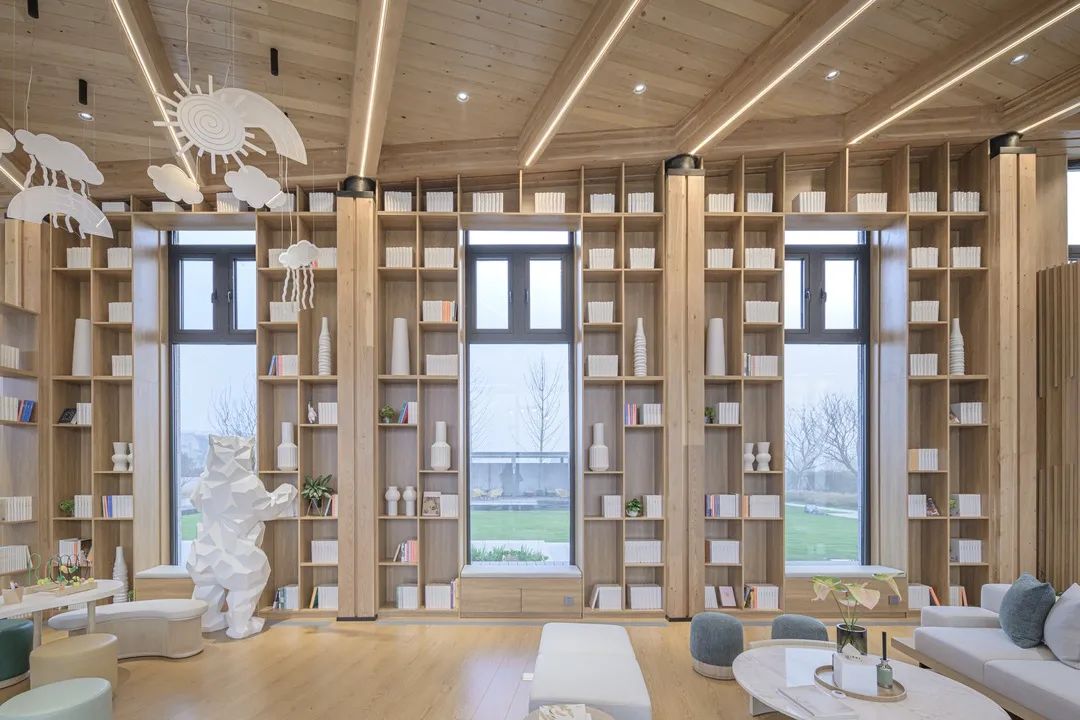

設計師從木結構建筑裝飾的概念及表達形式上入手，提煉現代木結構的裝飾元素和特點，并在節點構造上強調其獨特性。表達自然、舒適的空間氛圍，重點詮釋木結構空間完整性和體現木結構梁柱的序列感。

木結構的外露構件并不只是當做建筑部件看待，而是從審美的角度來思考其作為一個審美主體發揮的作用。木柱木梁也不僅僅是結構構件，也是一個具有精神象征意義的展品。

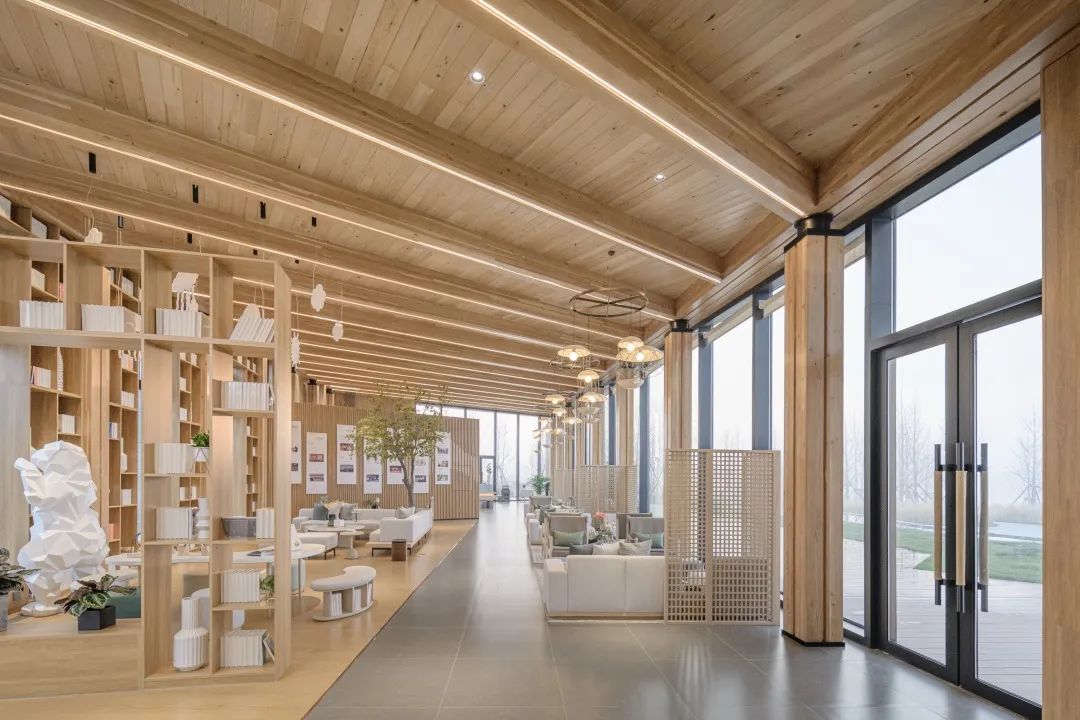

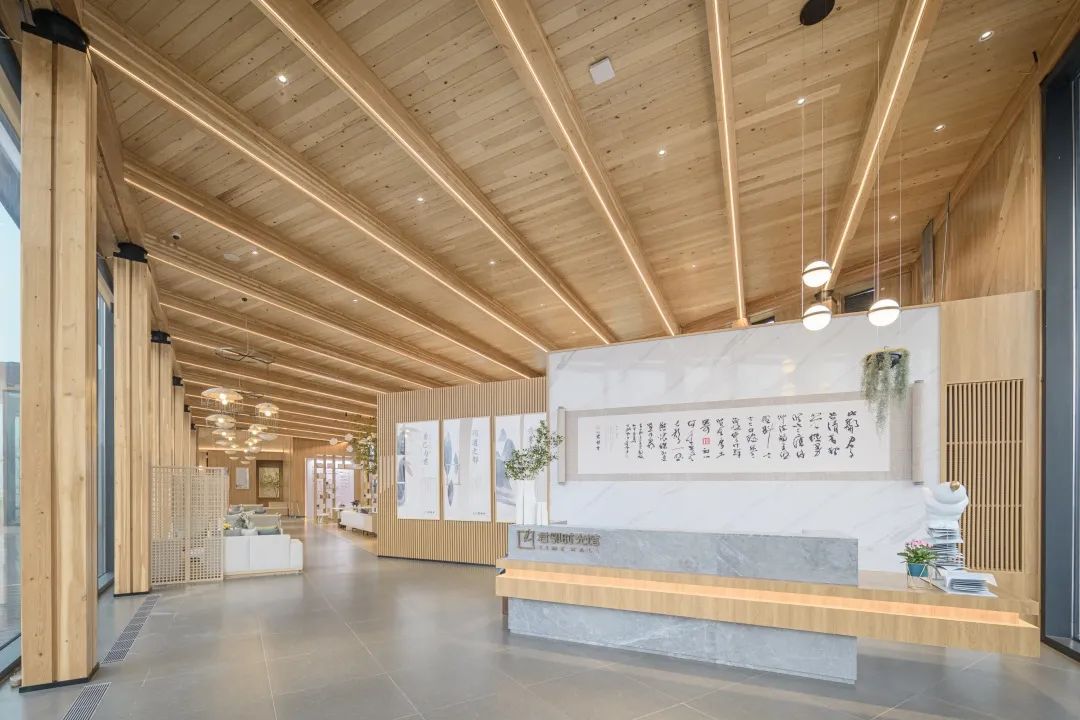

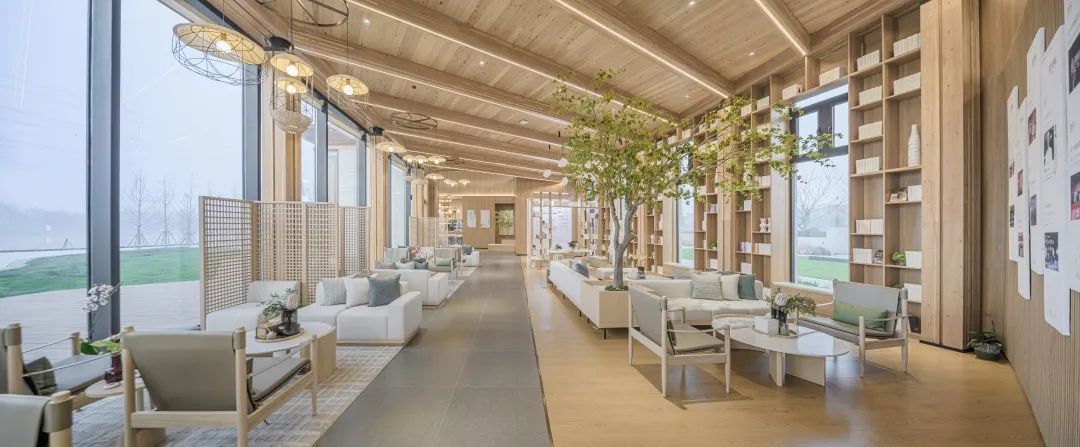

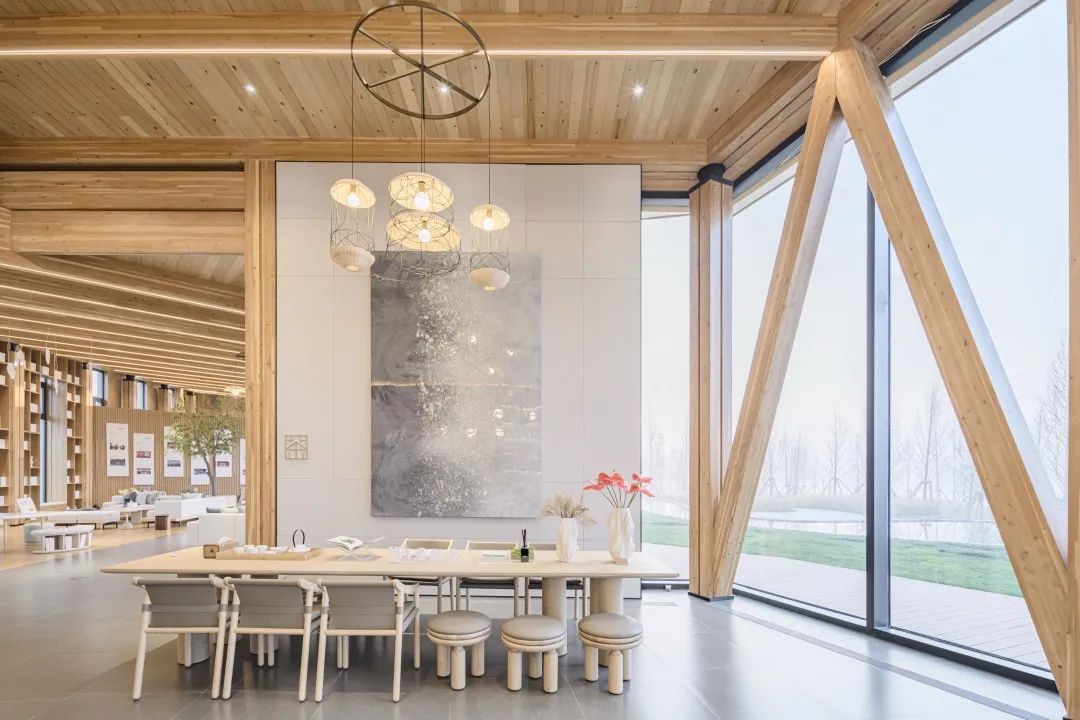

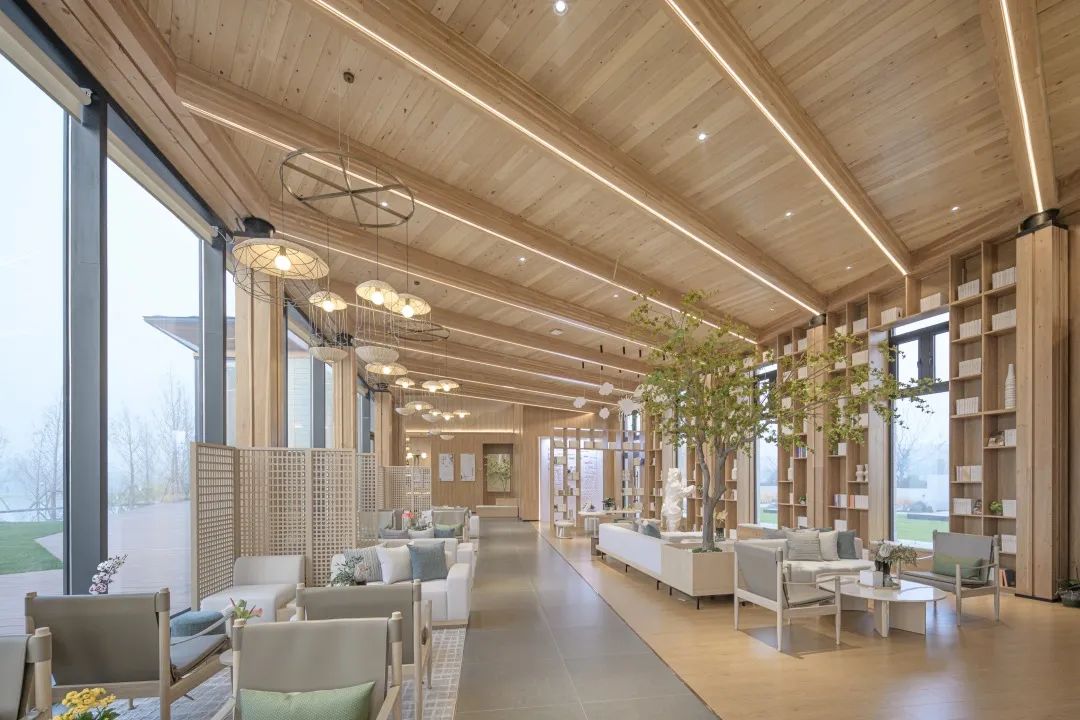

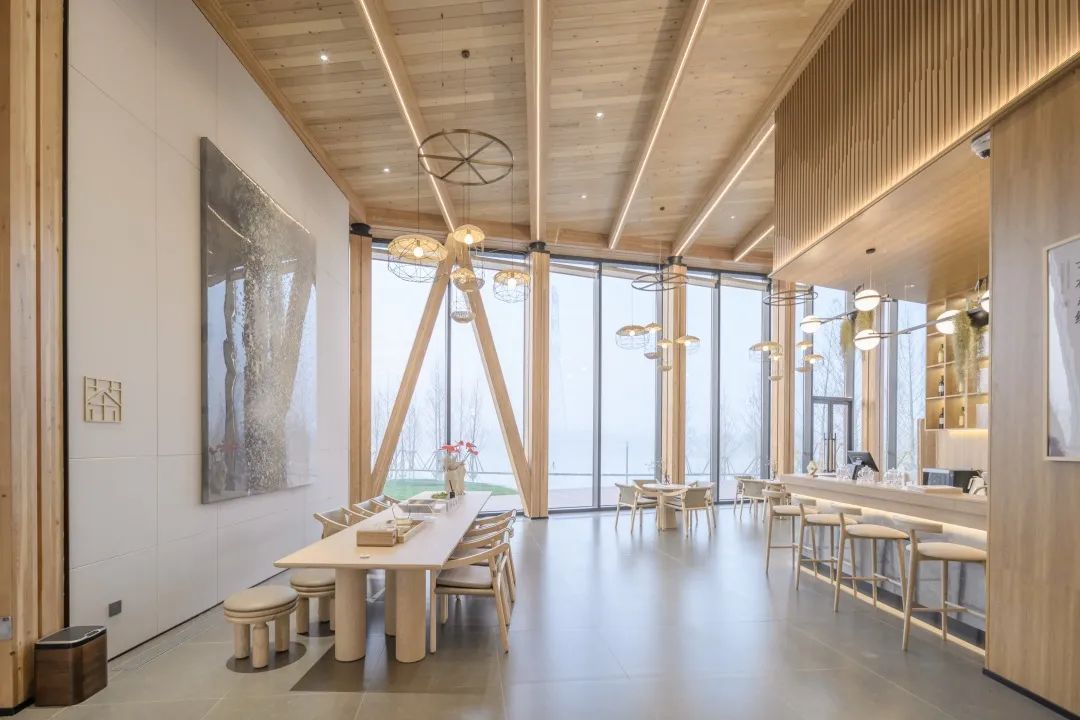

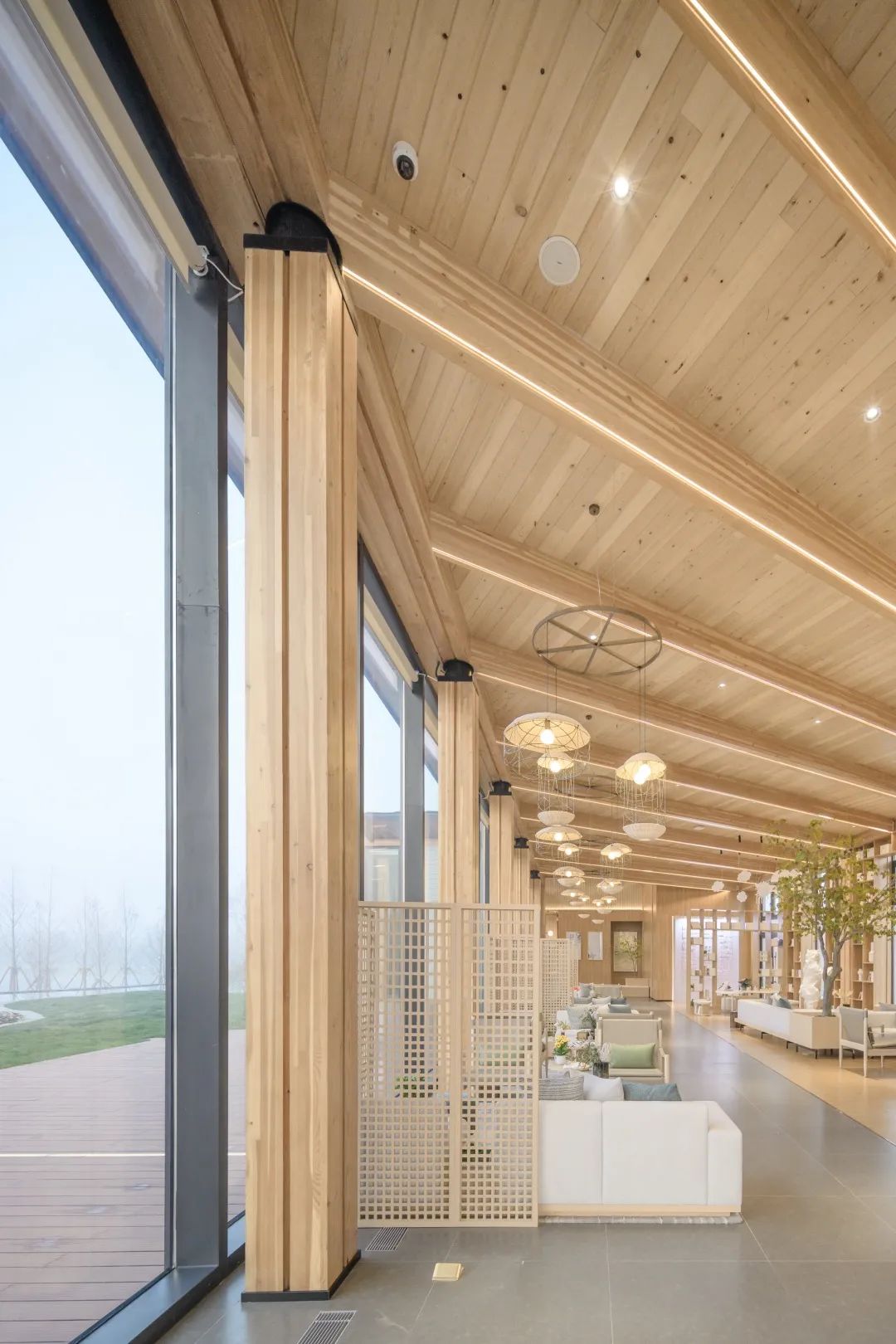

頂面由主、次梁構成，設計團隊沒有在結構梁底之下做吊頂，而是仿照中國古代建筑屋頂“徹上明造”的做法，讓梁架結構完全暴露，人們站在室內的任何地方都能清楚地看懂整棟建筑結構的交接邏輯。

后記 / 成本·實用·美觀

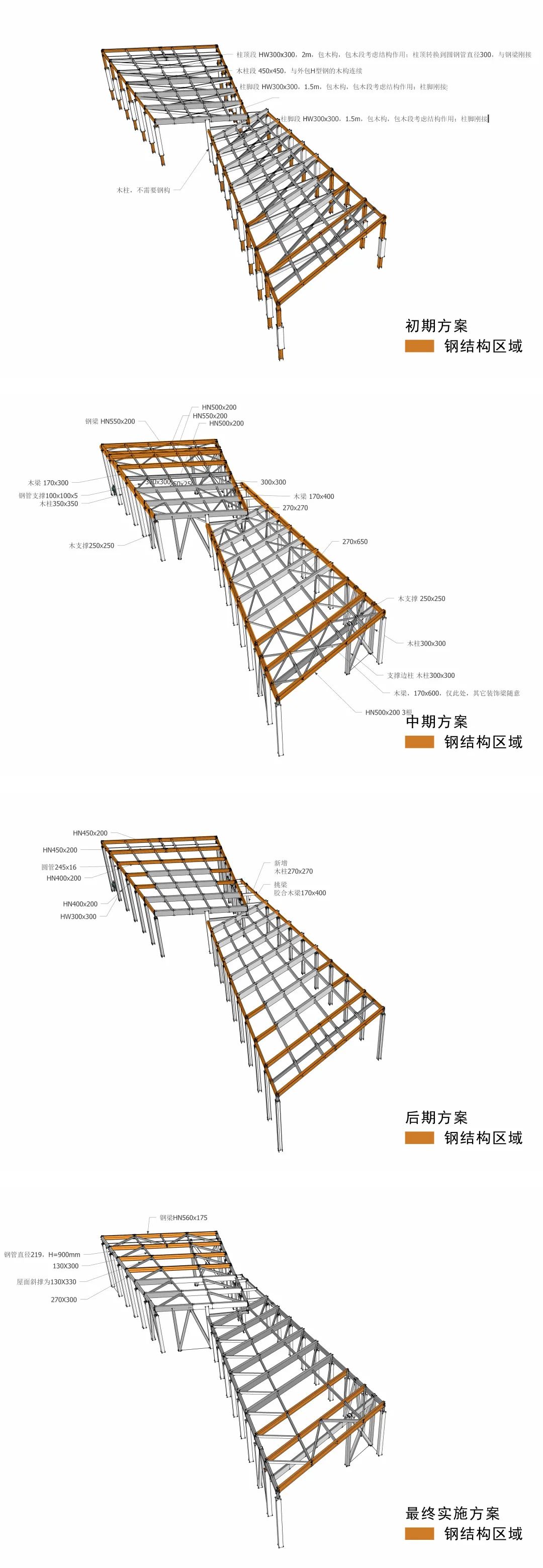

項目設計初期，原方案在結構上做了大量內嵌鋼構，使得項目成本偏高。經過木結構團隊的精密計算，運用木構斜撐及室內墻體，使得整體結構更加合理經濟。大量減少內嵌鋼結構及含鋼量，在保證舒適性和材料強度的同時，大幅減少了項目成本。

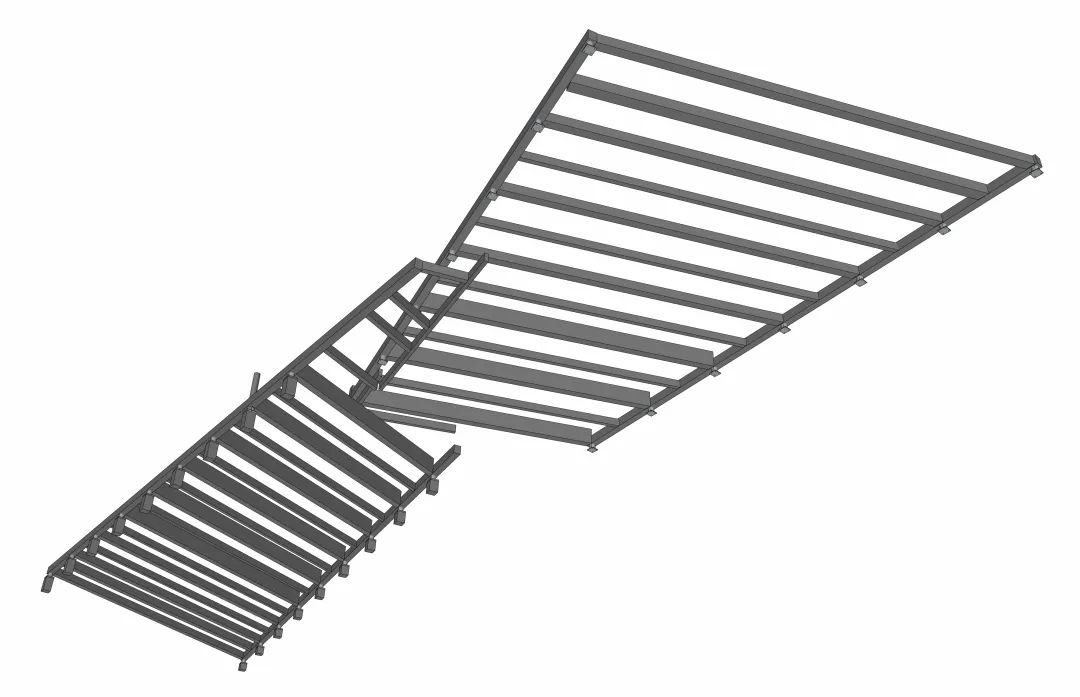

▲運用木構斜撐及室內墻體減少含鋼量

本案木構部分為全裝配式建筑。在重型木結構項目，因?yàn)槟静谋┞对谕?，本身結構就是裝修，不需要進行額外內裝，而內裝往往占到整個房地產開發成本的30%。在這種情況下，木結構的造價雖然可能比混凝土高，但節約的內裝成本將足夠抵消其造價上的劣勢，使其在整體項目成本上具備較強的競爭力。

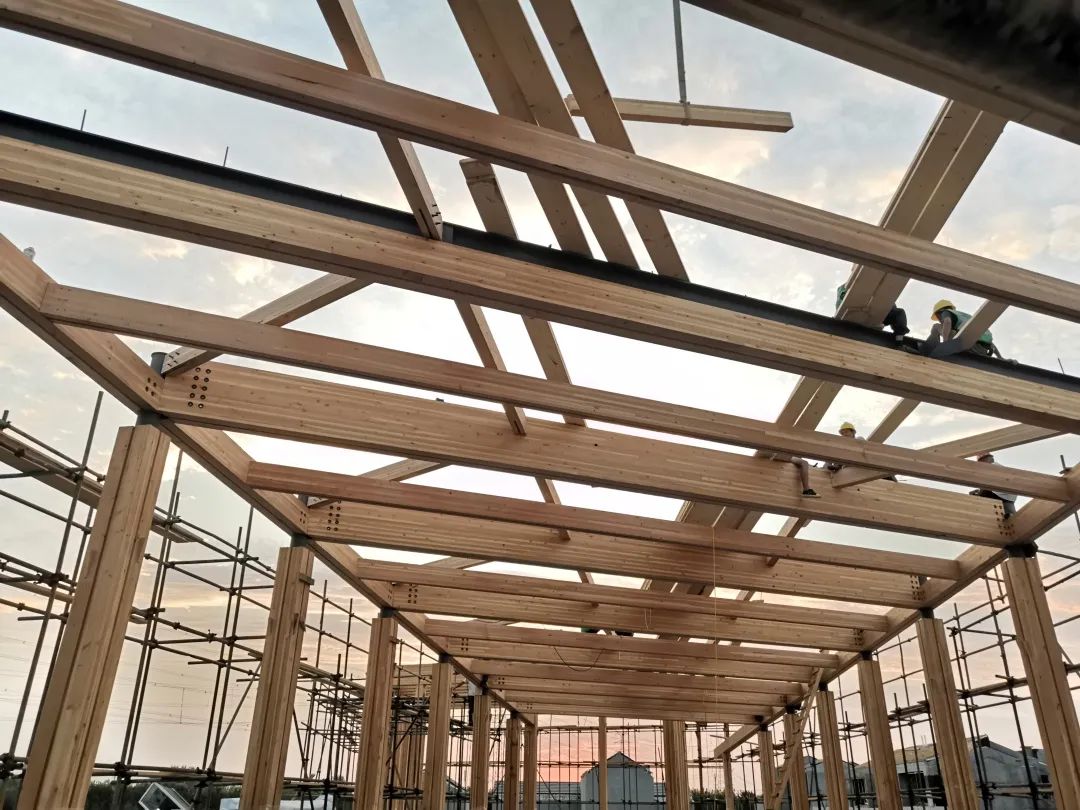

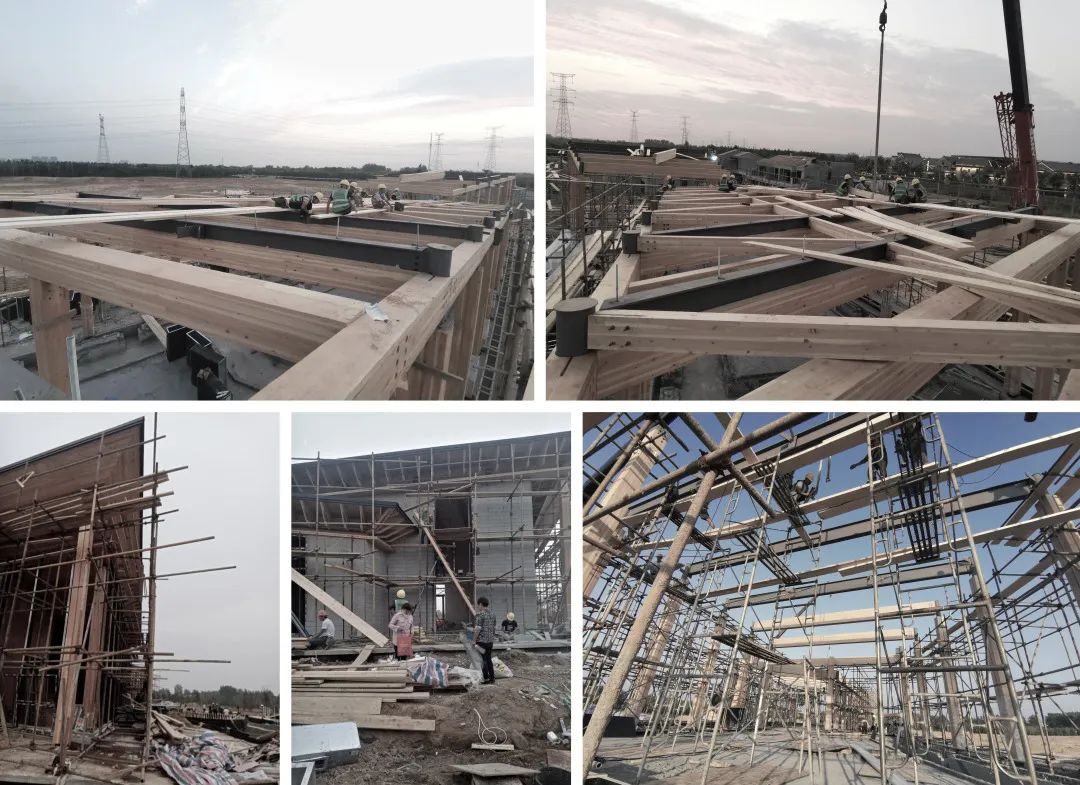

▲項目現場吊裝

現代木結構建筑的施工速度比較快，由于是裝配式建造，其施工周期僅為一般混凝土結構的三分之一左右，可以大幅節約建筑人力成本并快速投入使用。成執設計、雋執科技團隊在外部市場化進程和壓力中與時俱進，在科學、嚴謹?shù)牧鞒坦芸刂芯媲缶苿恿隧?xiàng)目的順利建成。
